Наименование цепи по каталогу |
Шаг | Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Размеры пластины и крепления | Разрушающая нагрузка (не менее) |
Вес 1 метра |
||
P | d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
T | Q min |
q | |
mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kg/m | |
16BF9 | 25.4 | 15.88 | 17.02 | 8.28 | 61.0 | 64.2 | 30.0 | 6.0 | 22.0/4949 | 3.7 |

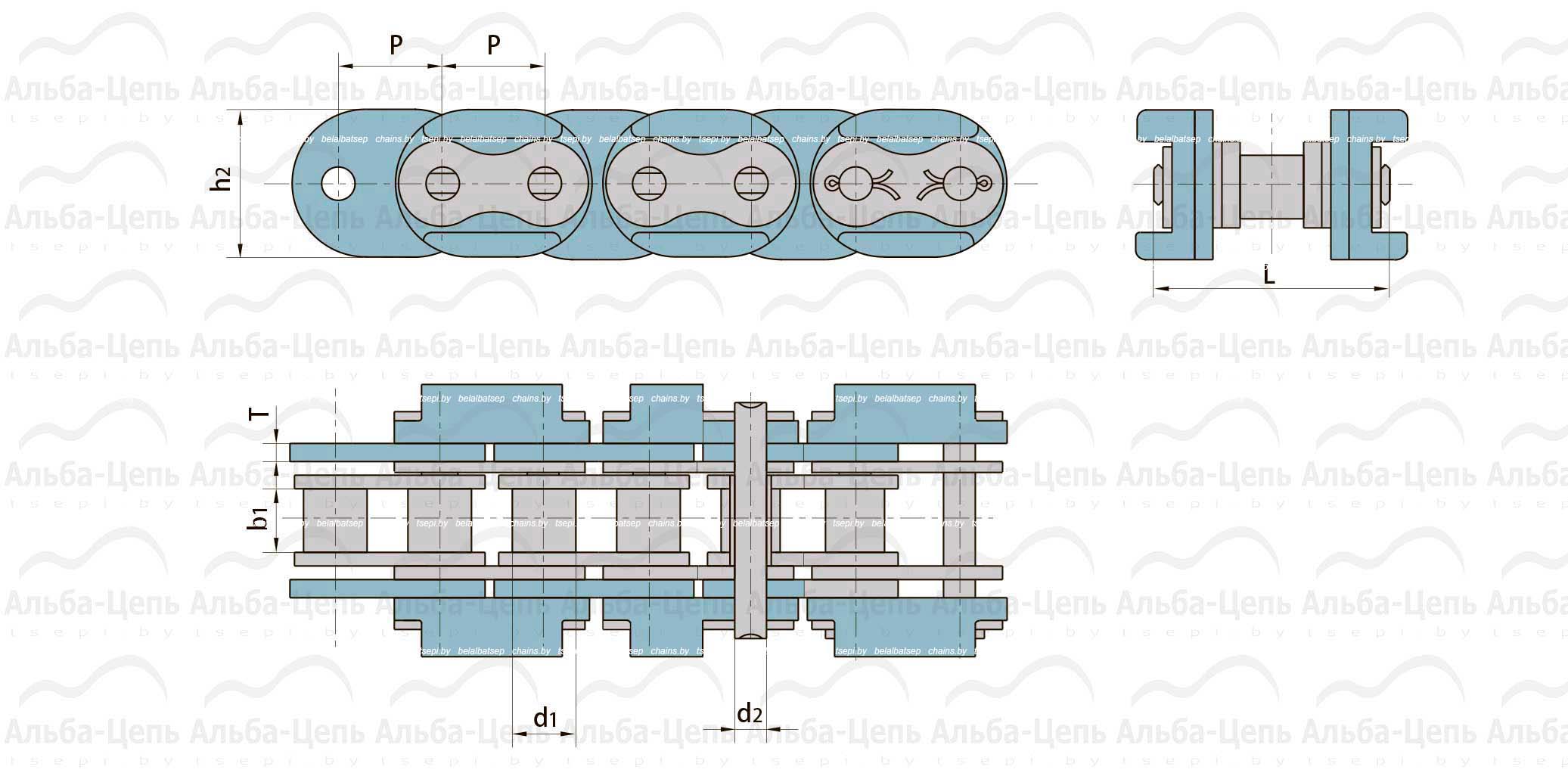

Наименование цепи по каталогу |
Шаг | Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Размеры пластины и крепления | Разрушающая нагрузка (не менее) |
Вес 1 метра |
|
P | d1 max |
b1 min |
d2 max |
L max |
h2 max |
T | Q min |
q | |
mm | mm | mm | mm | mm | mm | mm | kN/LB | kg/m | |
20BF6 | 31.75 | 19.05 | 19.56 | 10.19 | 73.7 | 45.0 | 6.0 | 95.0/21591 | 6.35 |

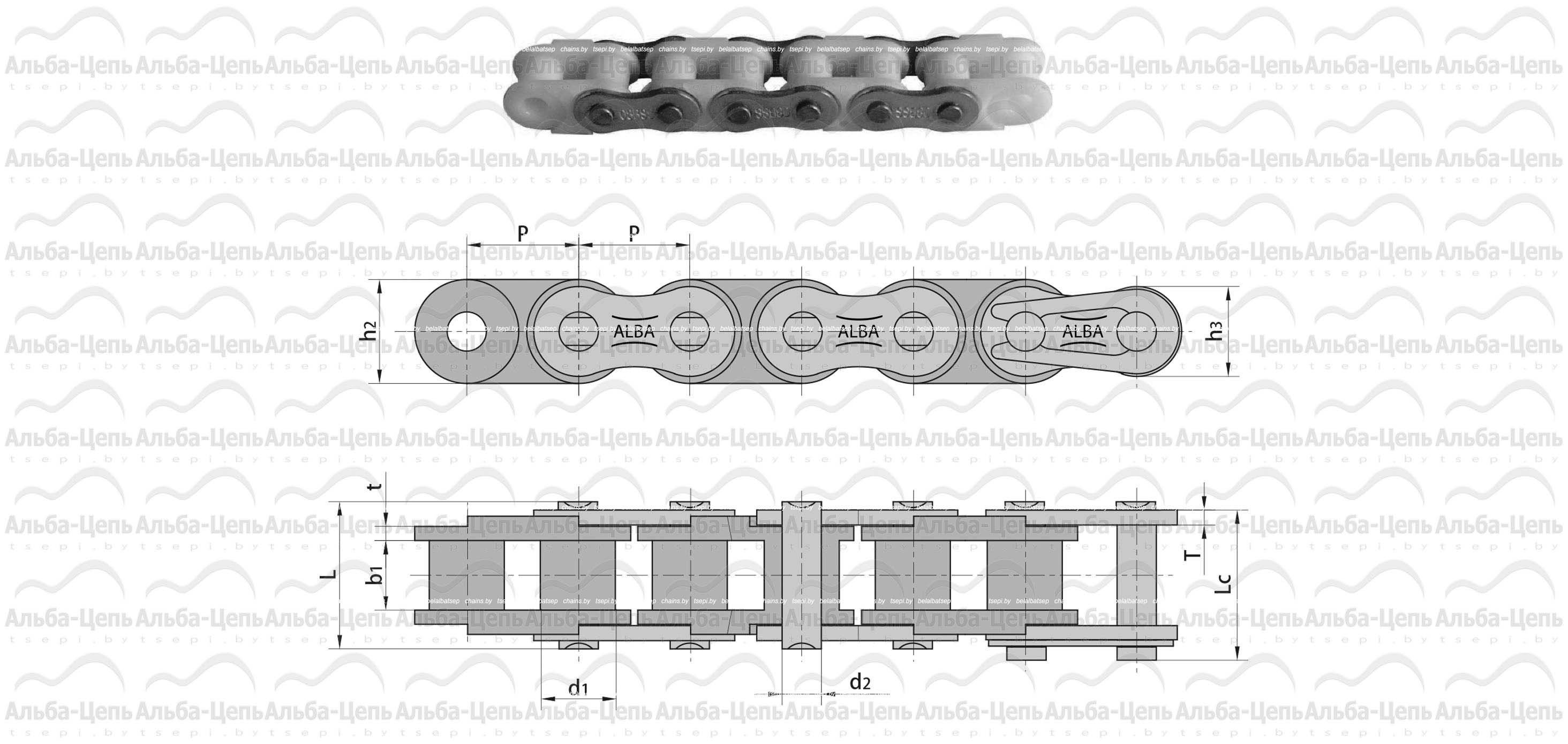

Наименование цепи по каталогу |
Шаг | Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина пластины |
Толщина пластины |
Разрушающая нагрузка (не менее) |
||
P | d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
h3 max |
t/T | Q min |
|
mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | |
04CPSa | 6.350 | 3.30 | 3.10 | 2.31 | 7.9 | 8.4 | 6.0 | 5.06 | 0.80 | 0.6/136 |
06CPSa | 9.525 | 5.08 | 4.68 | 3.58 | 12.4 | 13.2 | 9.0 | 7.80 | 1.30 | 1.1/250 |
08APSa | 12.700 | 7.92 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 10.40 | 1.50 | 2.5/568 |
10APSa | 15.875 | 10.16 | 9.40 | 5.08 | 20.7 | 22.2 | 15.1 | 13.00 | 2.03 | 3.5/795 |
12APSa | 19.050 | 11.91 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 15.60 | 2.42 | 4.5/1023 |
16APSa | 25.400 | 15.88 | 15.75 | 7.92 | 32.7 | 35.0 | 24.0 | 20.50 | 3.25 | 7.5/1023 |
08BPSa | 12.700 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 10.60 | 1.60 | 2.5/568 |
10BPSa | 15.875 | 10.16 | 9.65 | 5.08 | 19.5 | 20.9 | 14.7 | 13.70 | 1.70 | 2.8/629 |
12BPSa | 19.050 | 12.07 | 11.68 | 5.72 | 22.5 | 24.2 | 16.0 | 15.00 | 1.85 | 4.2/1023 |
16BPSa | 25.400 | 15.88 | 17.02 | 8.28 | 36.1 | 37.4 | 21.0 | 21.00 | 4.15/3.10 | 7.5/1023 |

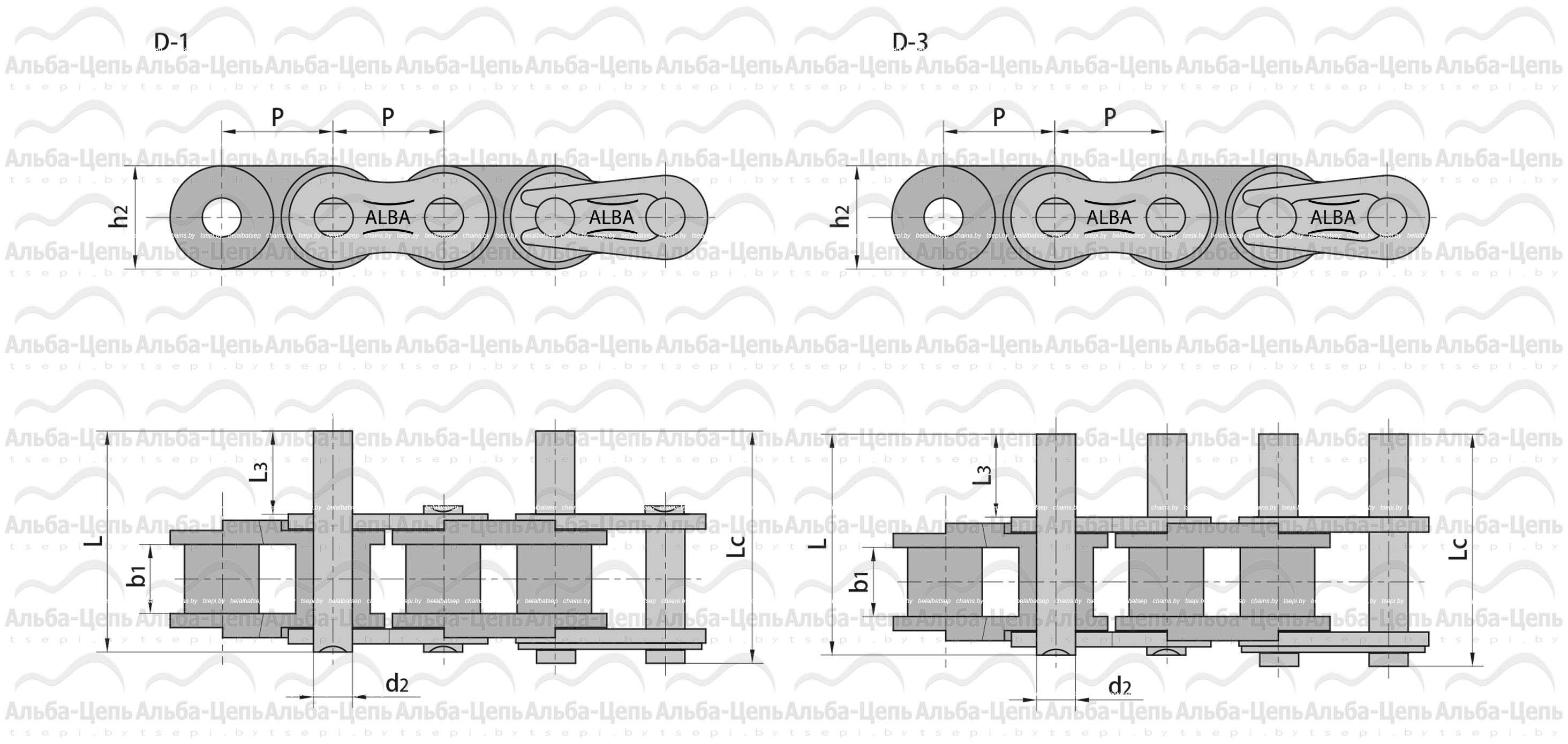

Наименование цепи по каталогу |
P | b1 | d2 | h2 | L3 | L | Lc |
mm | mm | mm | mm | mm | mm | mm | |
06CPSa | 9.525 | 4.68 | 3.58 | 9.0 | 9.5 | 20.8 | 21.6 |
08APSa | 12.700 | 7.85 | 3.96 | 12.0 | 9.5 | 25.1 | 26.2 |
10APSa | 15.875 | 9.40 | 5.08 | 15.1 | 11.9 | 31.3 | 33.1 |
12APSa | 19.050 | 12.57 | 5.94 | 18.0 | 14.3 | 38.6 | 40.6 |
16APSa | 25.400 | 15.75 | 7.92 | 24.0 | 19.1 | 50.3 | 53.3 |
08BPSa | 12.700 | 7.75 | 4.45 | 11.8 | 9.5 | 25.1 | 26.6 |
10BPSa | 15.875 | 9.65 | 5.08 | 14.7 | 11.9 | 30.1 | 31.5 |
12BPSa | 19.050 | 11.68 | 5.72 | 16.0 | 14.3 | 35.4 | 37.1 |
16BPSa | 25.400 | 17.02 | 8.28 | 21.0 | 19.1 | 53.0 | 54.3 |
Наименование цепи по каталогу |
P | b1 | b2 | d2 | d1 | A | h2 | Максимально допустимая нагрузка |
mm | mm | mm | mm | mm | mm | mm | kN/LB | |
PD60 | 19.05 | 12.7 | 20.7 | 6 | 11.94 | 30 | 17.3 | 0.88/198 |

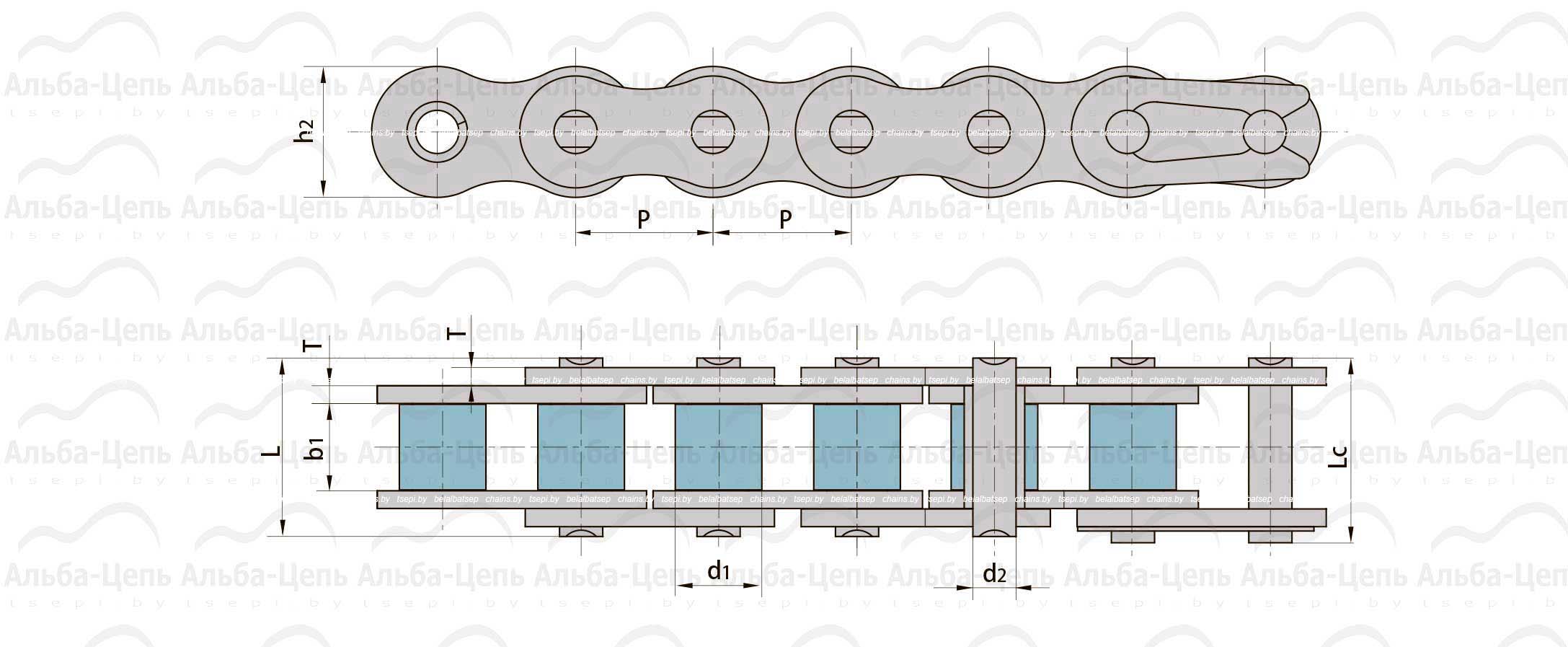

Наименование цепи по каталогу |
Шаг | Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина пластины |
Толщина пластины |
Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|
P | d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
T | Q min |
Q0 max |
q | |
mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | kg/m | |
40-P | 12.700 | 7.95 | 7.85 | 3.96 | 16.60 | 17.80 | 12.00 | 1.50 | 14.10/3205 | 17.5 | 0.56 |
50-P | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.09 | 2.03 | 22.20/5045 | 29.4 | 0.96 |
60-P | 19.050 | 11.91 | 12.57 | 5.94 | 25.90 | 27.70 | 18.00 | 2.42 | 31.80/7227 | 41.5 | 1.35 |
80-P | 25.400 | 15.88 | 15.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | 56.70/12886 | 69.4 | 2.26 |
A2050-P | 31.750 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.00 | 2.03 | 22.2/5045 | 28.1 | 0.61 |
