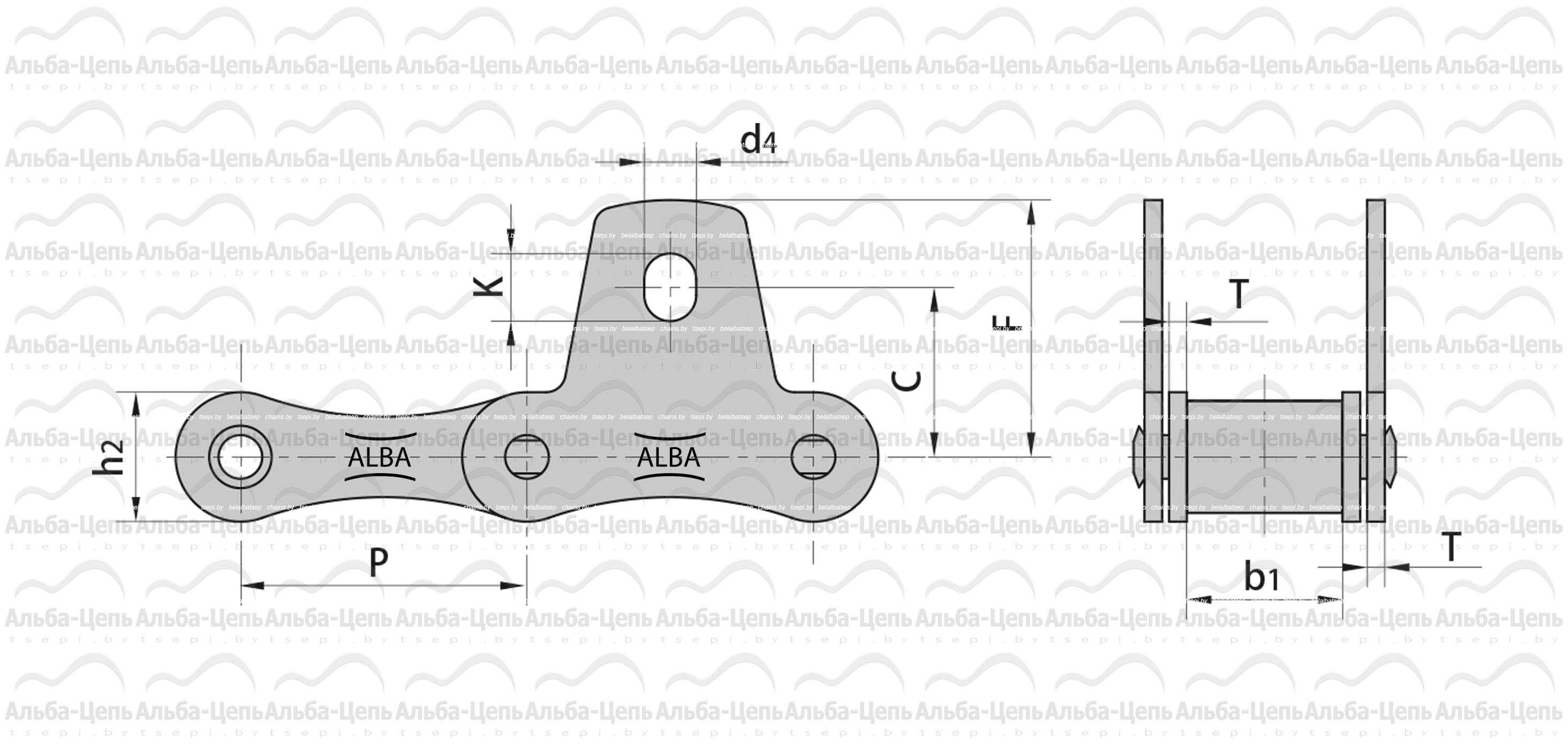

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b4	h2	T	C	F	d4	F
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S32SK1	29.21	15.88	13.2	1.8	17.3	26.2	5.3	6.9
S42SK1	34.93	19.05	19.8	2.8	23.6	34.3	8.3	11.5
S45SK1	41.40	22.23	17.3	2.8	19.8	30.2	8.3	11.5
S52SK1	38.10	22.23	17.3	2.8	22.1	31.8	8.3	9.9
S55SK1	41.40	22.23	17.3	2.8	19.8	30.2	8.3	11.5
S62SK1	41.91	26.20	17.3	2.5	24.6	38.6	8.3	14.7
S77SK1	58.34	22.23	26.2	4.0	36.3	50.0	8.3	11.5
S88SK1	66.27	28.58	26.2	4.0	43.7	55.6	8.3	9.9

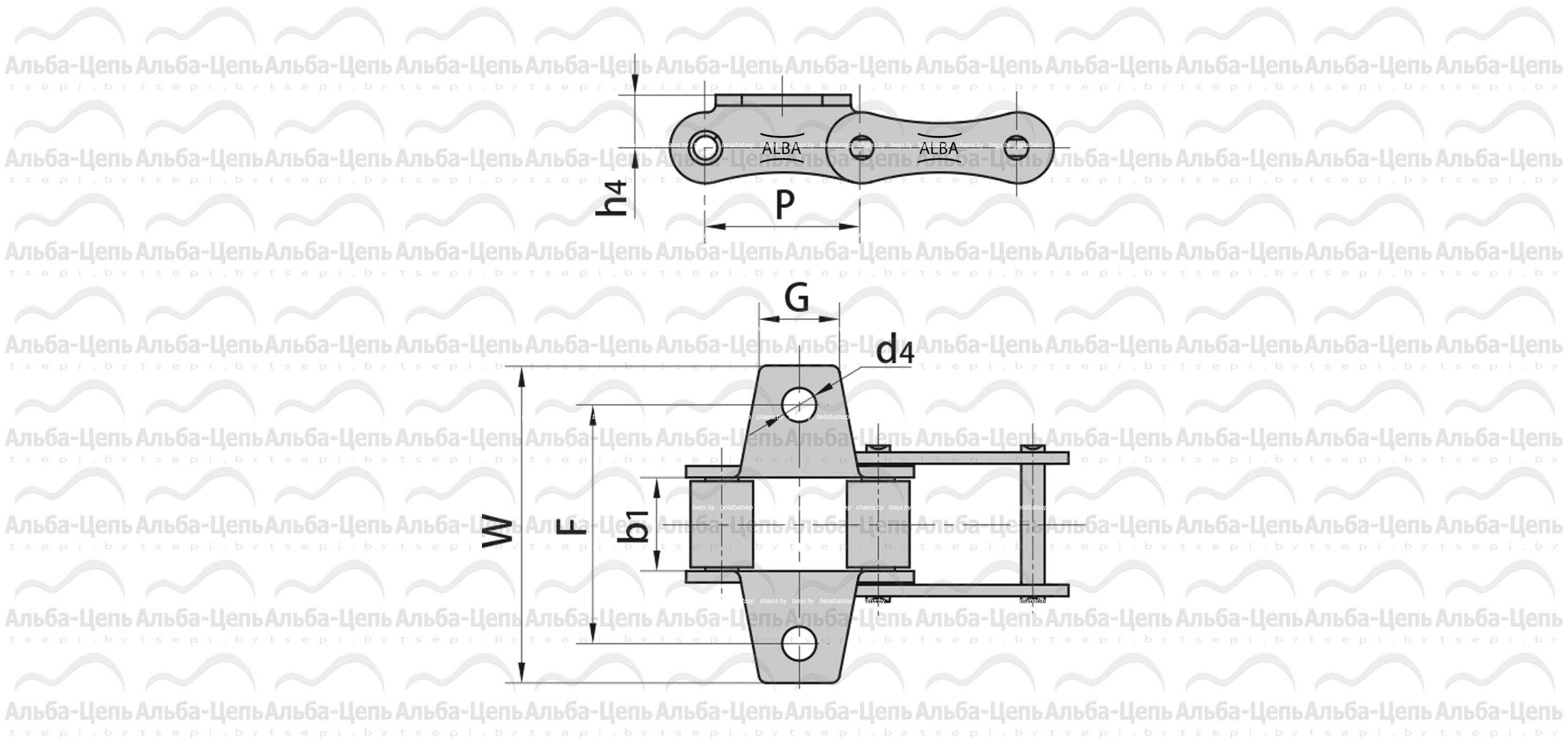

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S52LK1	38.10	16.40	26.0	50.0	74.0	14.0	9.0	16.5
55VK1	41.40	22.23	30.0	58.0	76.0	16.0	9.0	20.0
S42F2K1F1	37.93	19.05	45.0	54.8	75.2	14.0	8.3	19.8
S52LF1K1	38.10	16.00	26.0	50.0	74.0	16.0	9.0	16.5

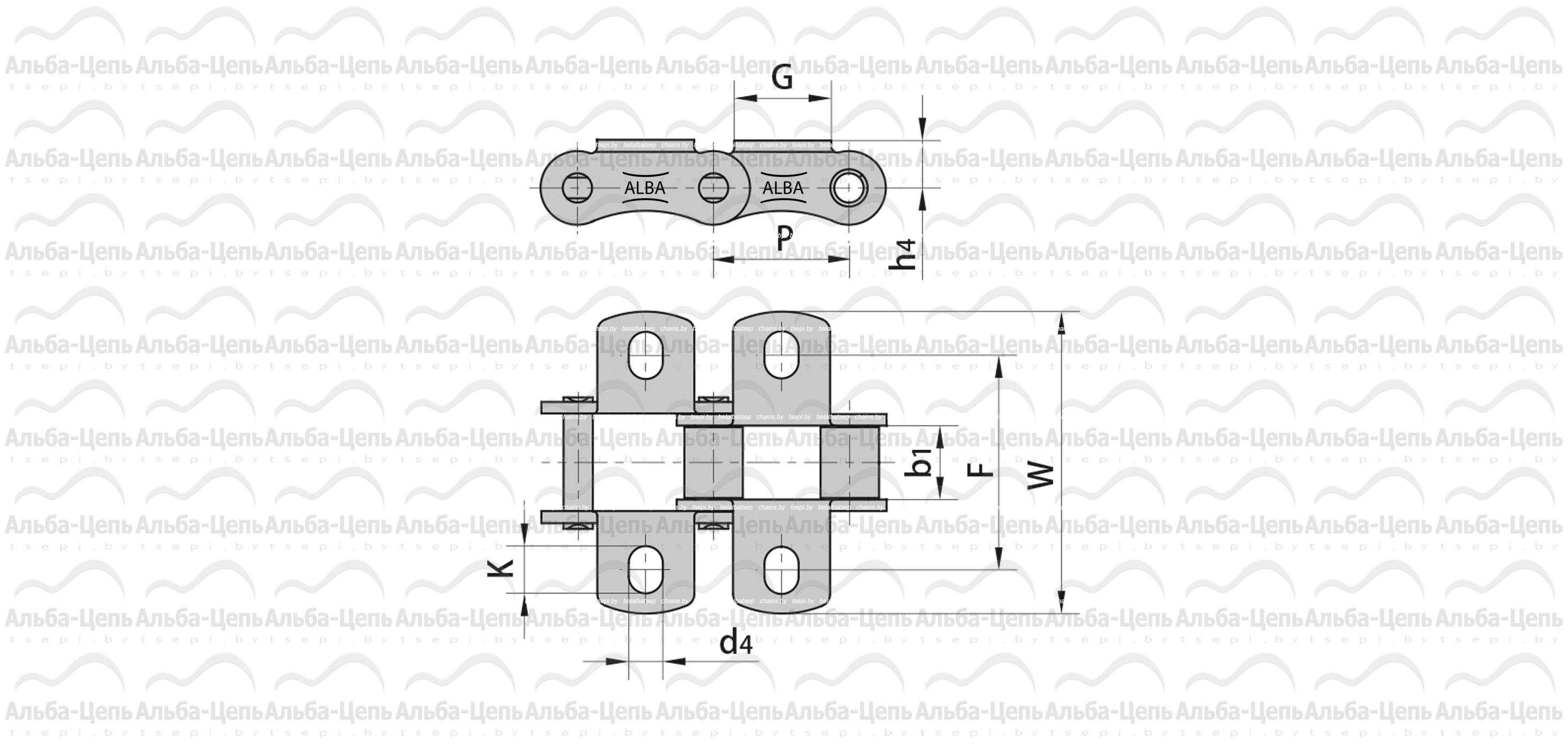

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4	K	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm	mm
S32K1	29.21	15.88	15.0	42.9	61.0	8.6	5.3	6.9	13.2
S32K1F1	29.21	15.88	15.0	42.9	61.0	8.6	6.5	8.1	13.2
S42K1	34.93	19.05	17.5	54.0	74.9	14.0	8.3	11.5	19.8
S45K1	41.40	22.23	22.0	54.0	75.0	11.4	8.5	11.7	17.3
S51K1	38.10	16.00	19.0	49.8	71.5	11.4	8.3	9.9	17.3
S52K1	38.10	22.23	19.0	58.8	78.0	11.4	8.3	9.9	17.3
S52K1F1	38.10	22.23	19.0	58.8	78.0	11.4	6.6	8.2	17.3
S55K1	41.40	22.23	22.0	54.0	75.0	11.4	8.5	11.7	17.3
S55K1F1	41.40	22.23	22.0	54.0	75.0	11.4	6.5	9.5	17.3
S55HK1	41.40	22.23	34.0	52.7	82.0	13.4	8.4	11.4	20.4
S62K1	41.91	26.20	22.0	66.8	95.4	11.4	8.3	14.7	17.3
S62A2K1	41.91	26.20	22.0	66.7	95.5	12.6	8.3	14.7	17.3
S62F2K1	41.91	26.20	22.0	66.8	95.4	11.4	6.5	13.0	17.3
S62F5A2K1	41.91	26.20	22.0	66.7	95.5	12.6	8.3	14.7	16.7
S77K1	58.34	22.23	25.0	76.2	102.0	20.8	8.3	11.5	26.2
S88K1	66.27	28.58	22.0	97.0	119.4	20.8	8.3	9.9	26.2
S51HF1K1	38.10	16.00	34.0	52.4	84.5	13.0	8.3	9.9	21.0
S88F2K1	66.27	28.58	22.0	97.0	119.4	20.8	8.3	9.9	26.2
S42A1F2	34.93	19.05	23.6	54.0	75.0	14.0	6.9	10.1	19.8
S42F2A1	34.93	19.05	17.5	54.0	75.0	14.0	8.3	11.5	19.8
S88F3K1	66.27	28.58	30.0	97.7	120.0	20.5	8.3	9.9	26.2

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	T	C	E	F	W	d4	K	h4
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
S32F1	41.4	29.21	1.8	17.3	26.2	42.9	60	5.3	6.9	8.6

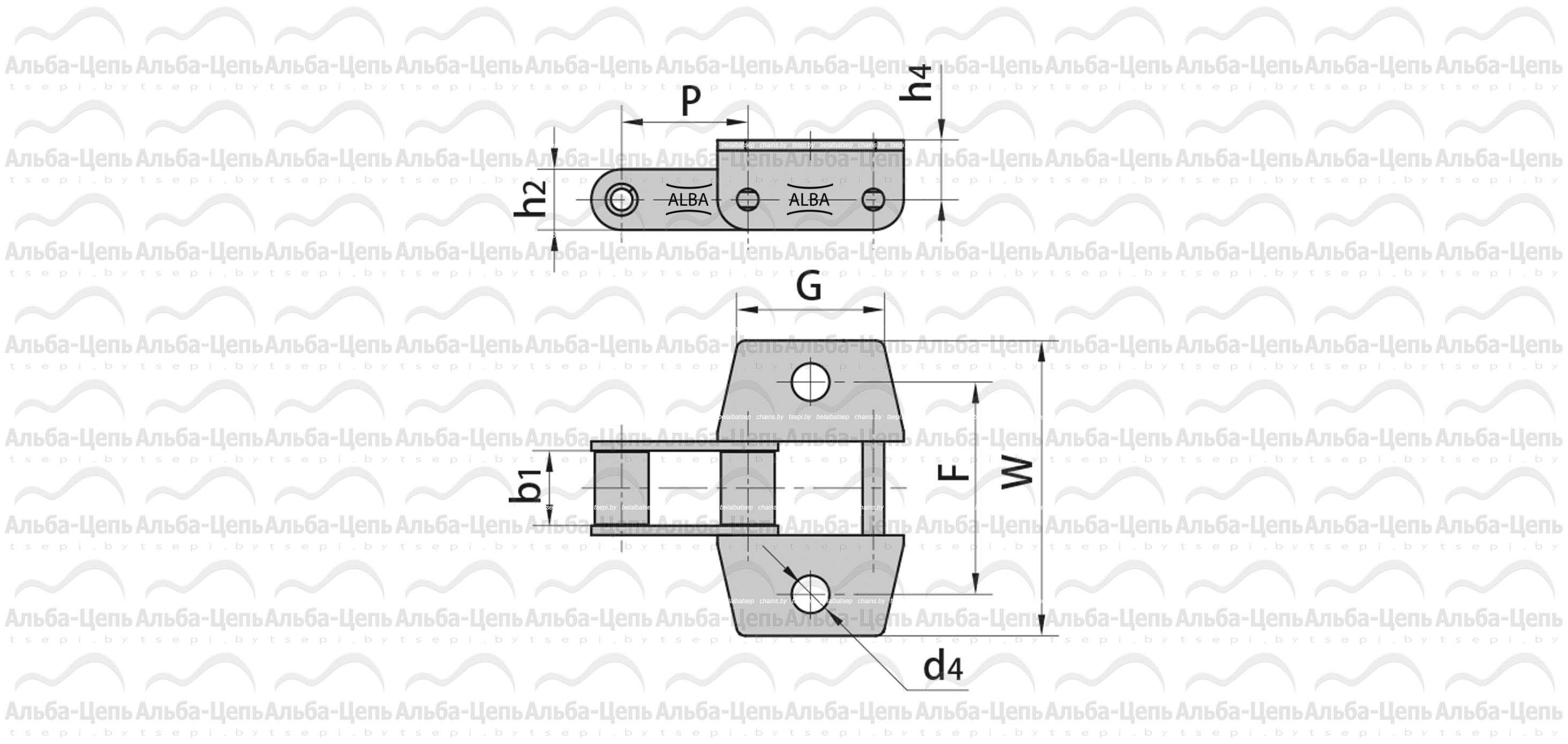

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S52F1	38.4	18.5	23.0	57.5	80.0	16.0	8.7	17.5

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S52F2	38.4	18.50	39.0	57.0	80.0	16.0	10.5	17.5
S52F7	38.4	19.05	39.0	58.4	82.4	14.5	10.5	20.5
S52F12	38.1	19.05	39.0	57.5	79.5	14.5	10.0	14.5

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm
S52F6	38.1	22.23	19.0	51.2	71.7	16.5	8.3

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4	K
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S55RK1	41.4	22.23	25.0	63.6	90.4	15.5	8.6	12.0
S55RHK1	41.4	22.23	25.0	63.6	90.4	15.5	8.6	12.0
CA645K1	41.40	22.23	25.0	25.0	83.0	18.5	8.5	12.0

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	G	F	W	h4	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S32K1F2	29.21	15.88	15.0	42.9	61.0	8.6	5.3	13.2
S52K1F2	38.10	22.23	22.0	58.7	76.5	11.4	8.5	17.3
S45K1F1	41.40	22.23	22.0	51.0	75.0	11.4	7.2	17.3
55VK1F1	41.40	22.23	22.0	56.0	75.0	16.0	10.0	20.0
S55F5	41.40	22.23	22.0	56.0	75.0	11.4	40.0	17.3
S77K1F1	58.34	22.23	26.0	76.2	103.8	20.8	10.	26.2
S55K1F2	41.40	22.23	22.0	55.0	75.0	11.4	8.5	17.3

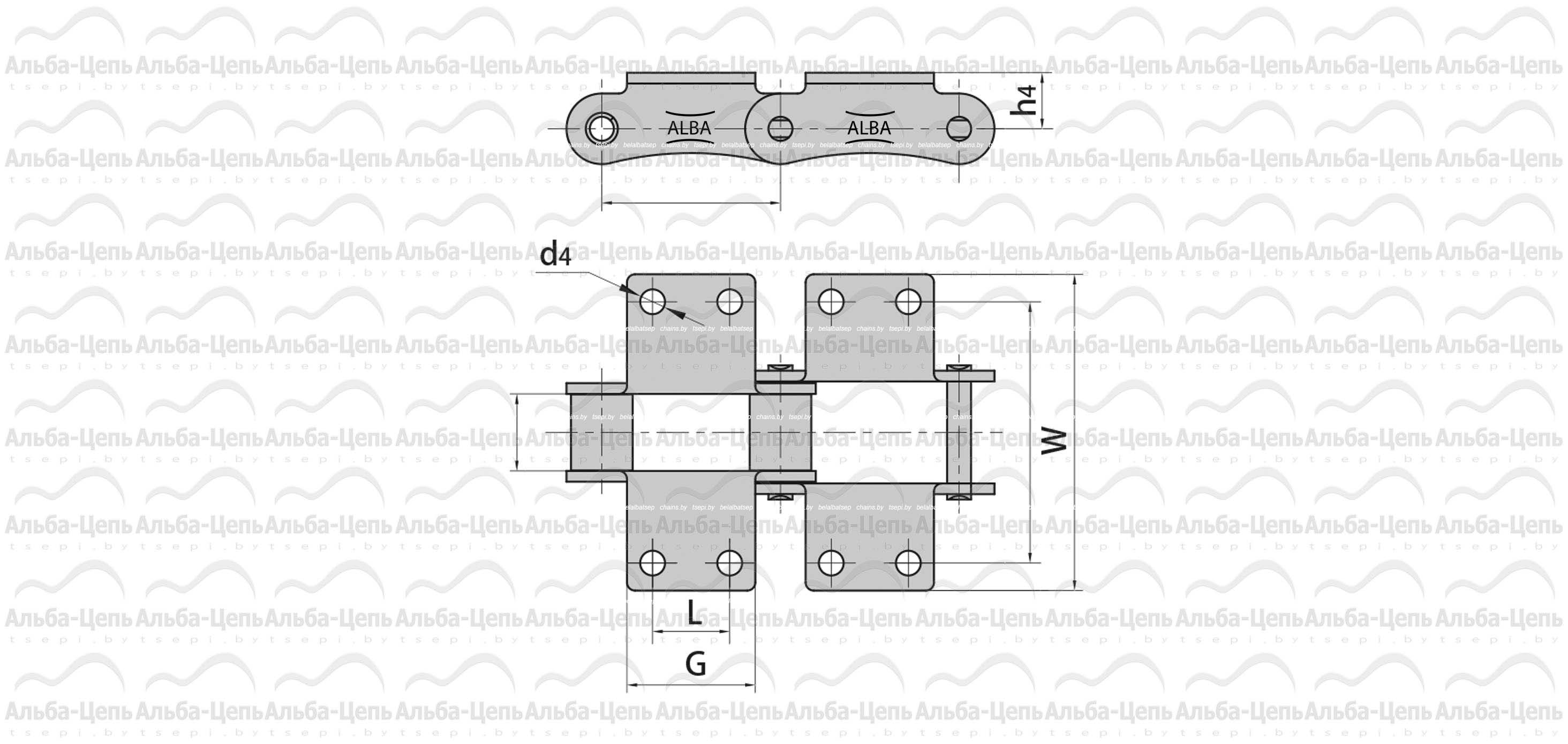

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	L	G	F	W	d4	h4
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S88K2F1	66.27	28.58	28.6	47.6	97.0	117.4	20.8	9.2
S62K2F1	41.91	26.20	19.1	35.0	66.8	95.4	11.4	8.3

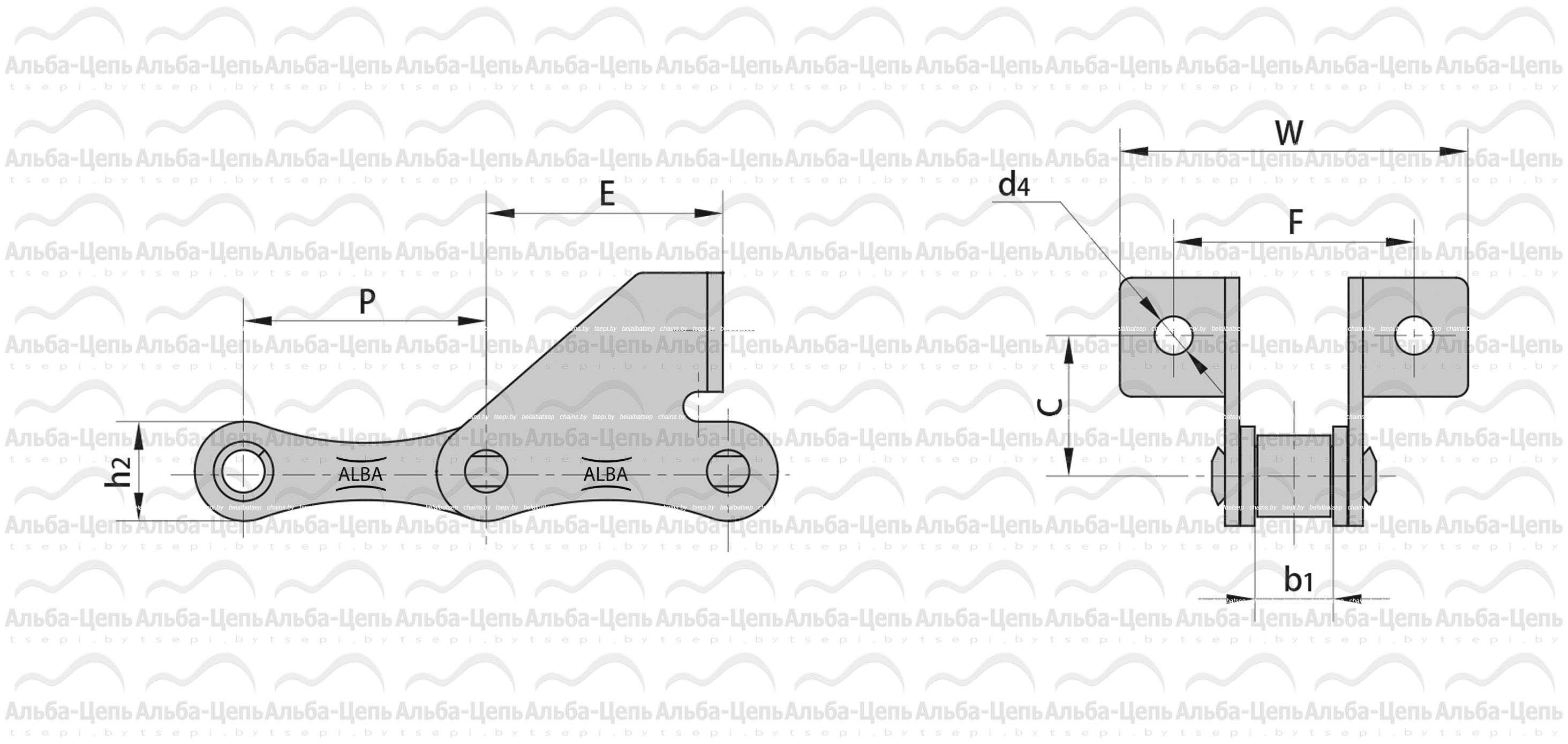

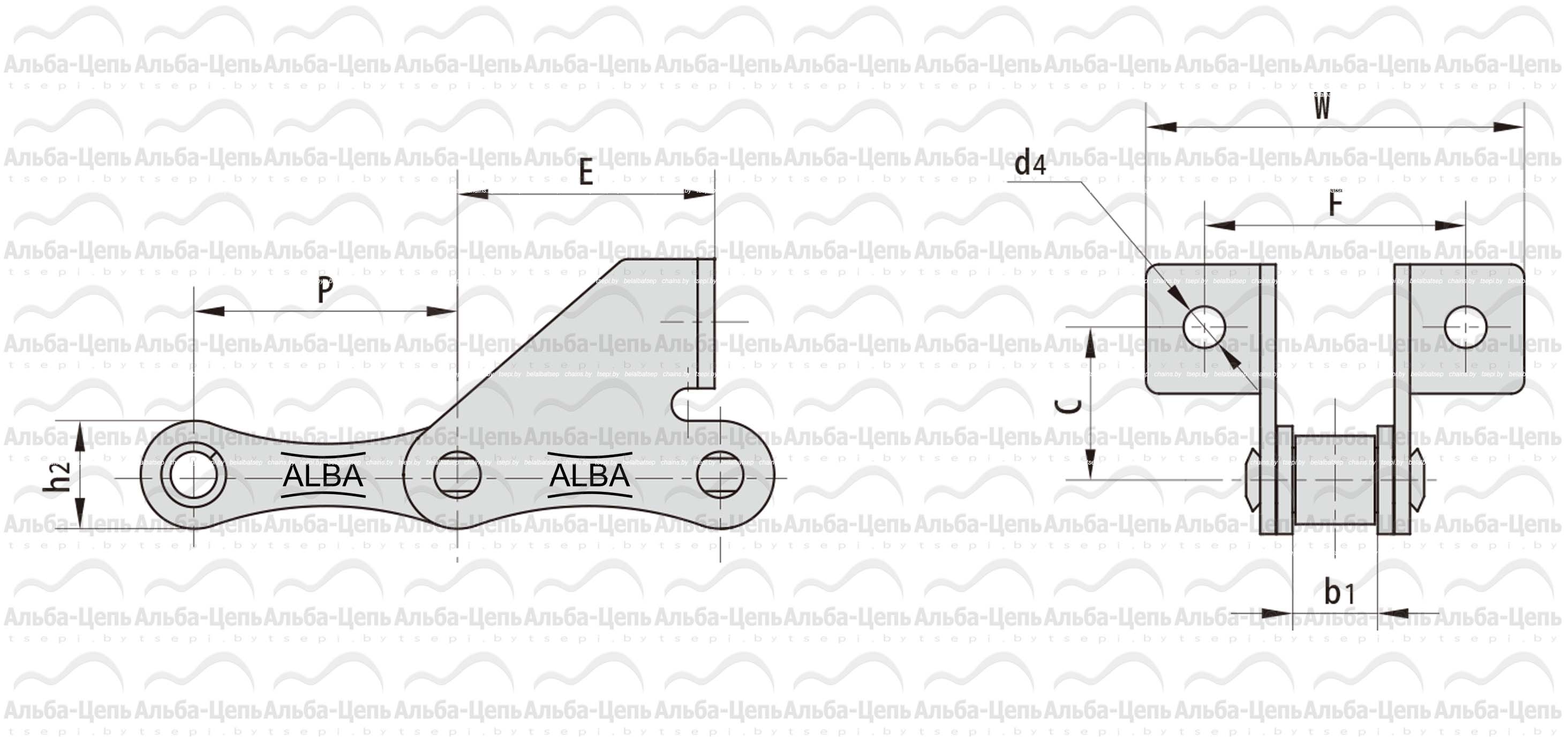

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	C	E	F	W	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S32SD	29.21	15.88	20.0	19.2	58.0	78.0	6.4	13.2
S45W-F1	41.40	22.23	20.0	37.0	58.0	87.0	6.6	17.3
S45W-F4	41.40	22.23	20.5	33.2	58.0	85.6	6.6	17.3
S45F1	41.40	22.23	21.0	25.0	62.4	83.4	8.5	17.3
S45SDF2	41.40	22.23	21.0	28.5	62.4	83.4	8.5	17.3
S52SD	38.10	22.23	20.0	19.2	62.0	88.5	6.4	17.3
S52F4	38.10	15.80	20.6	37.0	53.8	69.5	6.4	16.7
S52F8	38.10	22.23	20.6	37.0	60.7	76.4	6.4	17.3
S52F9	38.10	18.50	20.0	18.5	54.5	71.0	6.5	16.5
S52LSD	38.10	16.40	20.0	17.5	54.5	71.0	6.5	16.5
S52LF2SD	38.10	16.00	20.0	19.0	54.6	76.6	6.5	17.0
S52F12SD	38.10	13.00	20.0	30.0	47.5	83.4	6.4	17.3
S52SDF2	38.10	22.20	20.2	37.2	57.6	86.2	6.5	16.4
S55F2	41.40	22.23	20.0	37.0	58.0	87.0	6.4	17.3
S55F3	41.40	22.23	20.5	33.2	58.0	85.6	6.6	17.3
S55F4	41.40	22.23	20.0	37.0	58.0	87.0	6.6	17.3
S55F6	41.40	22.23	20.0	30.0	58.0	87.0	6.4	17.3
S55F7	41.40	22.23	20.5	33.2	62.0	85.6	6.6	17.3
55VSDF2	41.40	22.23	20.5	33.2	62.0	85.6	8.3	20.0
55VSDF1	41.40	22.23	20.5	33.2	62.0	85.6	6.6	20.0
S55RSDF1	41.40	22.23	20.5	33.2	62.0	85.6	6.6	22.4
S55SDF2	41.40	22.20	20.0	33.4	58.0	86.0	6.6	17.3
S62SD	41.91	26.20	20.0	32.6	61.4	92.0	6.4	17.3

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	C	E	F	W	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S45V	41.4	22.23	21.0	28.5	62.4	83.4	8.8	17.3
S45SDF1	41.4	22.23	17.5	31.9	62.0	91.0	8.5	17.3
S55V	41.4	22.23	21.0	28.5	57.5	83.4	6.5	17.3
S55SDF1	41.4	22.23	20.0	31.9	58.0	89.2	6.5	17.3
S45SDF3	41.4	22.23	16.5	31.9	62.0	91.0	8.5	17.3

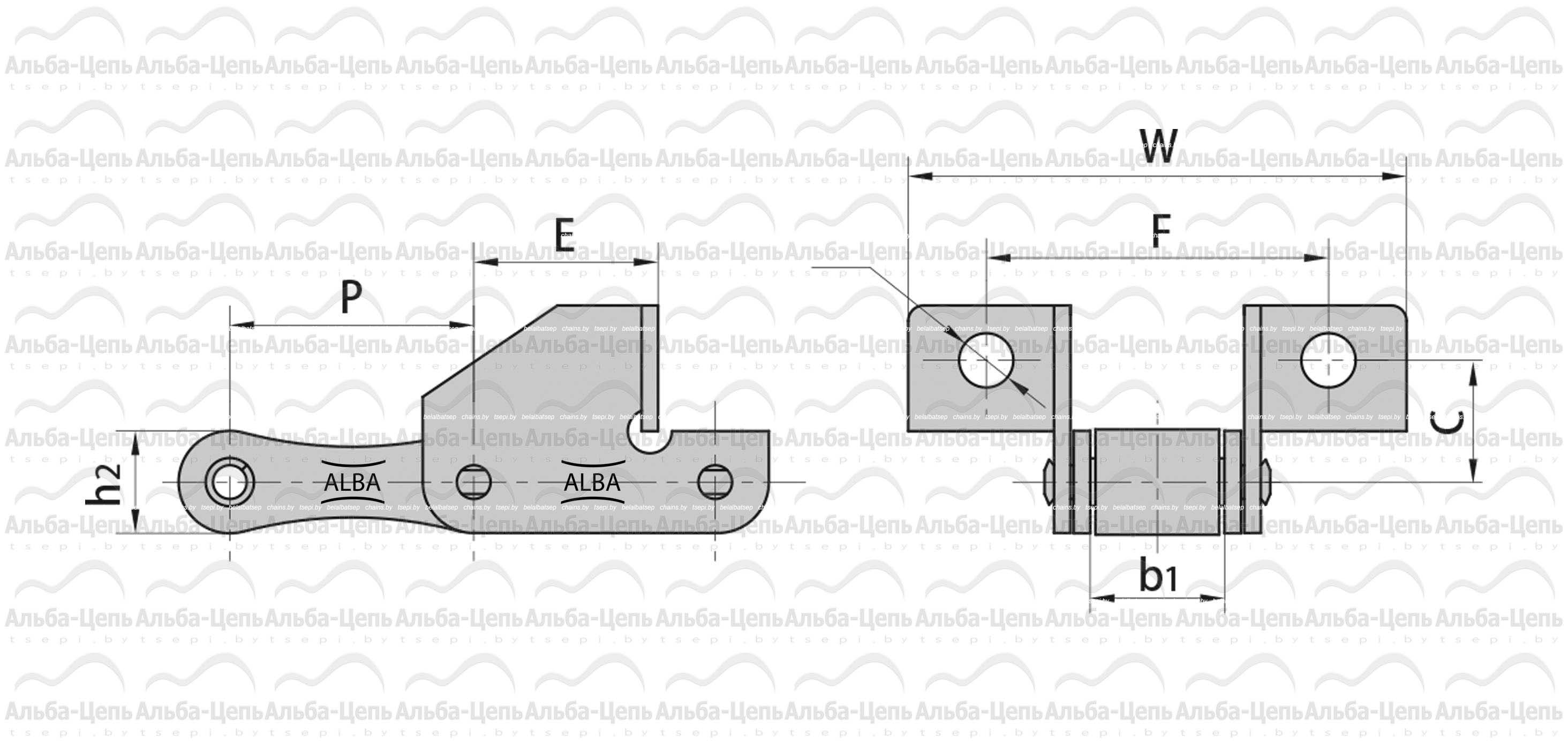

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	C	E	F	W	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S45SD	41.4	22.23	17.00	28.6	58.0	81.2	8.5	17.3
S52SDF1	38.1	15.80	19.56	20.0	56.0	82.0	6.4	17.3

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	d1	b1	C	E	F	W	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm	mm
S52F11SD	38.1	16.00	17.50	21.0	23.0	55.0	75.0	8.3	20.0
S52F3	38.4	15.88	18.50	24.0	37.4	52.0	73.0	8.7	17.5
C45F1SD	41.4	15.24	22.23	19.7	41.7	58.0	90.0	6.6	17.3

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	C	E	F	W	h4	d4
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
55VSE	41.4	22.23	41.0	17.5	88	118	18.44	8.4
55VSEL	41.4	22.23	41.0	31.3	88	118	18.44	8.4
55VSEF1	41.4	22.23	40.0	25.0	88	118	18.00	8.4
CA645SE	41.4	22.23	40.0	17.5	88	118	18.00	8.4

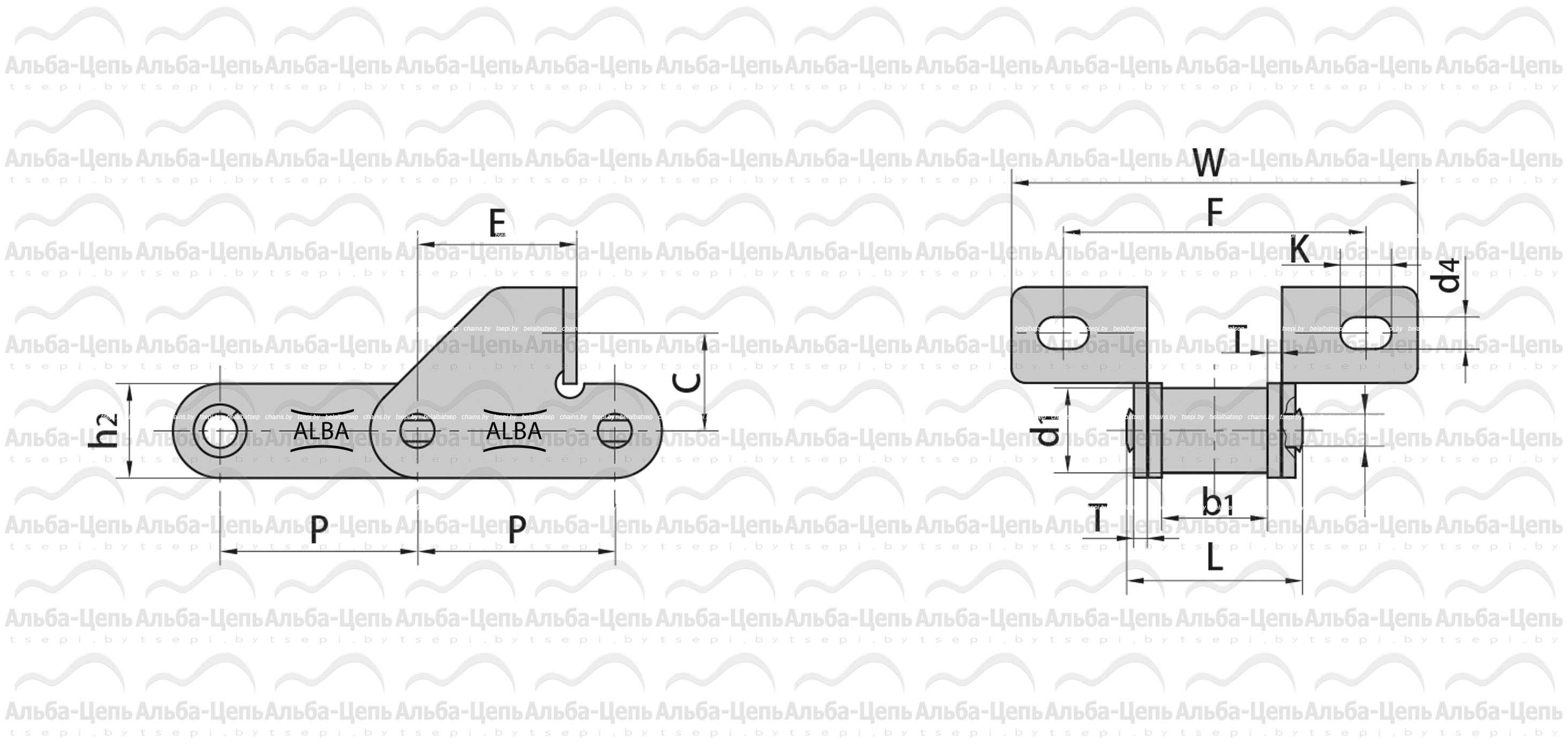

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	C	E	F	W	d4	K
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm
S55F9SD	41.4	20.5	33.4	62.0	85.4	6.7	10.7

Номер цепи по каталогу	Шаг	Диаметр втулки	Ширина между внутренними пластинами	Диаметр валика	Длина валика	Размеры пластины		Разрушающая нагрузка (не менее)	Средняя нагрузка
	P	d₁ max	b₁ min	d₂ max	L max	h₂ max	T	Q min	Q₀
	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN
S55F9SD	41.4	17.78	22.2	7.14	37.0	19.8	2.8	35.0/7873	2.7

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	C	E	F	W	d4	h2
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm	mm
S55F1	41.4	22.23	19.0	31.9	62.0	89.2	8.3	17.3
S55RSD	41.4	22.23	19.0	31.9	62.0	89.2	8.3	22.4
S55SDF3	41.4	22.23	17.2	31.9	62.0	92.0	8.3	17.3
S55HSDF1	41.4	22.23	20.6	41.8	64.0	91.0	8.4	20.4
S55RHSDF1	41.4	22.23	25.4	31.5	71.0	101.0	8.5	22.4
S55F10SD	41.4	22.23	20.0	30.0	57.0	90.1	6.5	17.3

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	C	E	F	W	d4	K
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm
S45HF1	41.4	17.50	24.9	63.4	92.0	8.3	9.2
S55HSD	41.4	20.60	32.5	64.0	91.0	7.5	10.7

Номер цепи по каталогу	Шаг	Диаметр втулки	Ширина между внутренними пластинами	Диаметр валика	Длина валика	Размеры пластины		Разрушающая нагрузка (не менее)	Средняя нагрузка
	P	d₁ max	b₁ min	d₂ max	L max	h₂ max	T	Q min	Q₀
	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN
S45HF1	41.4	15.24	22.23	7.14	39.5	17.3	3.0	36.75/8267	2.0
S55HSD	41.4	17.78	22.23	8.28	39.5	20.4	3.0	45.0/10122	2.9

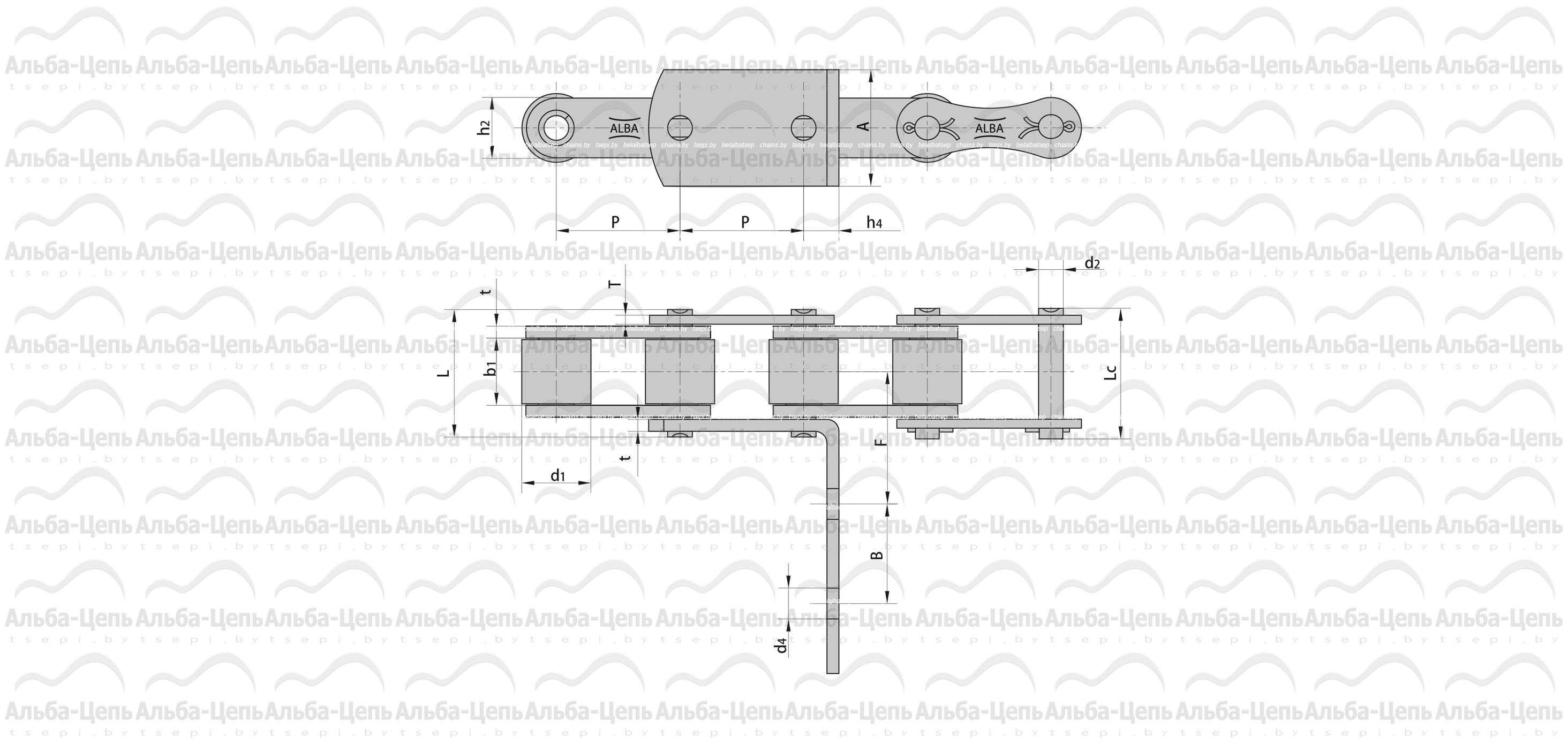

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	A	B	F	h4	d4
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm
S55HF2	41.4	39.0	50	61.0	11.8	8.3
S55HF1	41.4	30.0	30	32.0	13.5	6.5

Номер цепи по каталогу	Шаг	Диаметр втулки	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Размеры пластины		Разрушающая нагрузка (не менее)	Средняя нагрузка
	P	d₁ max	b₁ min	d₂ max	L max	L_c max	h₂ max	t/T	Q min	Q₀
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN
S55HF2	41.4	23.00	22.23	8.28	42.0	45.5	20.0	4.0/3.0	47.5/10685	4.27
S55HF1	41.4	17.78	22.23	8.28	39.5	42.8	20.4	3.0	45/10122	2.90

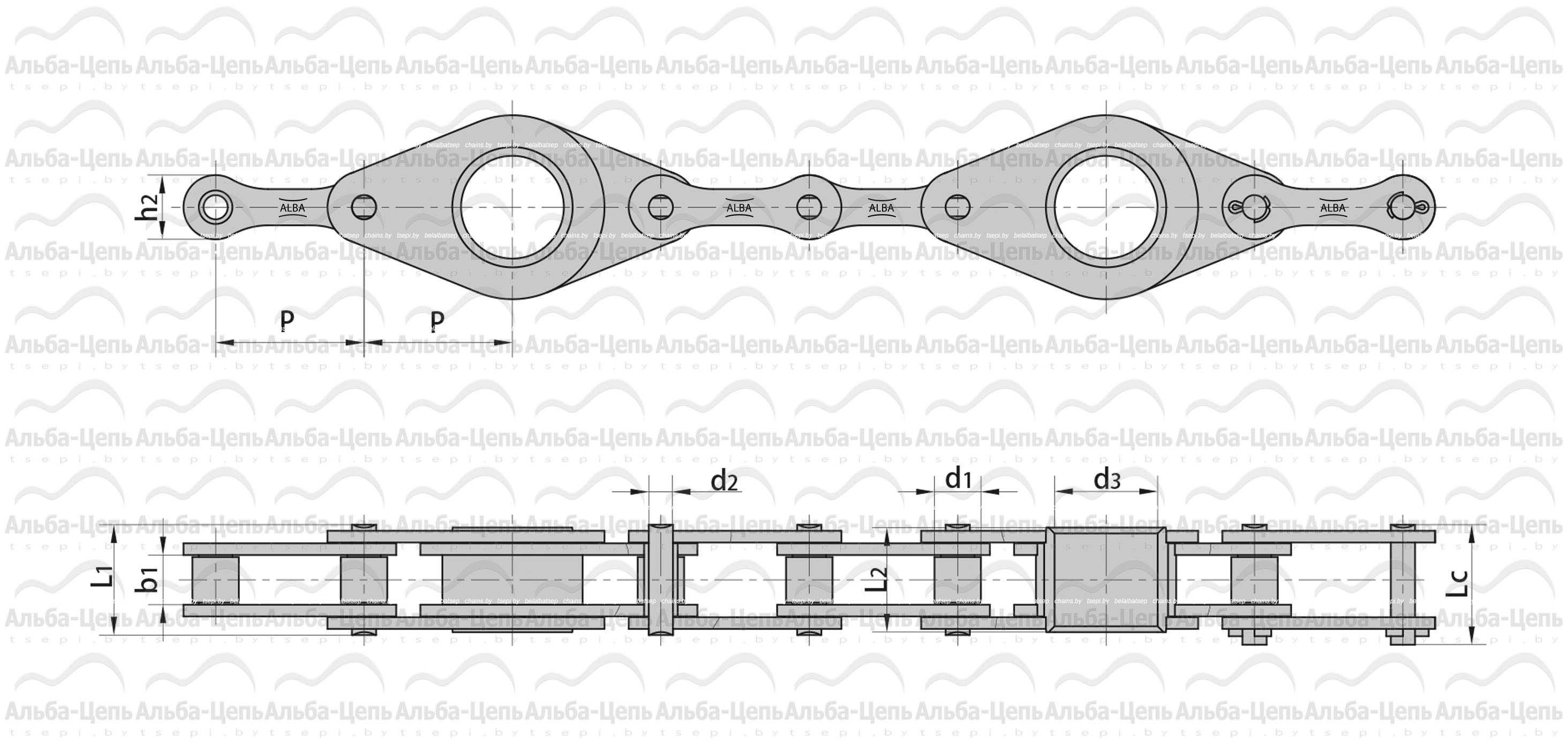

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	Шаг	Диаметр втулки	Ширина между внутренними пластинами	Диаметр валика	Диаметр отверстия	Длина валика			Толщина внутренней пластины	Разрушающая нагрузка (не менее)	Средняя нагрузка
	P	d₁ max	b₁ min	d₂ max	d₃ max	L₁ max	L₂ max	L_c max	h₂ max	Q min	Q₀
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN
216BF1	50.8	15.88	17.02	8.28	35.3	37.8	35.8	41.3	22.0	60.0/13636	70.8
CA650F3	50.8	19.05	19.05	9.53	35.3	40.4	37.8	44.7	25.0	90.0/20454	99.0

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	Шаг	Диаметр втулки	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Размеры пластины			Разрушающая нагрузка (не менее)	Средняя нагрузка
	P	d₁ max	b₁ min	d₂ max	L max	L_c max	h₂ max	t/T	С	Q min	Q₀
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN
S62R-C6E	41.91	19.05	25.8	8.5	47.8	44.6	20.1	2.8/3.0	66.0	42.0/9448	43.7

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	C	?	L	T	h2
Номер цепи по каталогу	mm	mm	mm		mm	mm	mm
S62F1	41.91	25.4	60.0	50°	41.9	3.0	20.0

Специальные сельскохозяйственные и транспортерные цепи A

Номер цепи по каталогу	P	b1	d2	d3	L3	L	Lc
Номер цепи по каталогу	mm	mm	mm	mm	mm	mm	mm
S62-D4	41.91	26.2	5.72	10.00	35	73.8	76.5
S42-D1F1	34.93	19.05	7.00	9.95	25	58.0	61.0
S42-D2	34.93	19.05	7.00	10.00	30	63.0	65.7
S62-D3F1	41.91	26.20	5.72	5.72	18	56.8	59.5
