Силы в цепной передаче

Цепи передают тяговое усилие, но они не в состоянии передавать толкающее усилие. Существуют специальные цепи, разработанные для передачи толкающего усилия, но в данном разделе будут рассматриваться только приводные цепи, передающие тяговое усилие. В этой части мы расскажем, как ведет себя цепь под нагрузкой.

Разрушающая нагрузка, пластическая деформация и разрушение

Разрушающая нагрузка

Как себя поведет цепь, если её нагрузить, т.е подвергнуть растяжению? Существует стандартное испытание для определения разрушающей нагрузки. Испытание заключается в следующем: новая цепь, длиной не менее пяти звеньев, жестко закрепляется на стенде обоими концами (Рисунок 2.1). Затем цепь нагружают и снимают показания до тех пор, пока она не порвется.

Удлинение цепи

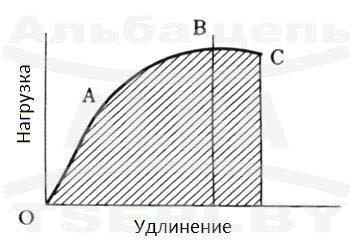

Поскольку цепь подвержена высоким нагрузкам, в том числе ударным, при работе она удлиняется. Зависимость удлинения от нагрузки показана на рисунке 2.2. Вертикальная ось на графике обозначает нагрузку, горизонтальная – удлинение или растяжение цепи. На графике каждая точка обозначает следующее:

О-А Эластичная зона;

А: предел пропорциональности цепи. У цепей нет отчетливой точки начала разрушения, как у стали;

А-С: пластическая деформация;

В: точка максимального растяжения;

С: полное разрушение.

производство и продажа цепей
Рисунок 2.1 Испытание цепи на разрушающую нагрузку.

производство и продажа цепей
Рисунок 2.2 График зависимости нагрузка-удлинение.

производство и продажа цепей
2.3 Прочность цепи при растяжении
