Прочность цепи и прочность соединительных и переходных звеньев

Предел прочности у соединительных и переходных звеньев ниже, чем предел прочности всей цепи. В связи с этим, стоит учитывать степень снижения прочности цепи, как показано в таблице 2.1. Степень снижения прочности цепи отличается у разных фирм, поэтому важно получать информацию об этом соотношении от конкретного производителя.

Таблица 2.1 Уменьшение прочности соединительных и переходных звеньев
Тип Уменьшение максимально допустимой нагрузки (%)
Стандартное соединительное звено 0~20%
Внешнее соединительное звено Прочность не уменьшается
Переходное звено 35%
Двойное переходное звено 0~25%

Если вы используете цепи под нагрузкой, близкой к максимально допустимой, старайтесь не использовать переходные звенья. Используйте внешние соединительные звенья, которые прочнее стандартных. В некоторых случаях вы можете заказать бесконечные цепи.

Внимание: Бесконечная конфигурация: производители создают соединительные элементы, которые не уступают по прочности всем остальным элементам цепи. Эти соединительные элементы закрепляются при помощи клепки или других способов. Такие цепи являются неразборными и доставляются заказчикам в бесконечной конфигурации.

График на рисунке 2.18 показывает максимальную мощность, которую в состоянии передавать цепь. Этот график из-за своей формы иногда называют «график-палатка». Этот график является полезным инструментом при выборе того или иного типа цепи. На рисунке 2.19 показан пример «графика-палатки».

производство и продажа цепей

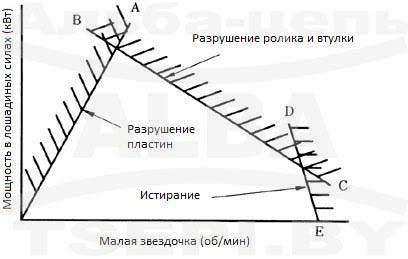

Рисунок 2.18 График мощности (график-палатка)

Линия 0-А образована, исходя из максимально допустимого растяжения цепи, которое включает в себя усталостную прочность соединительных или переходных звеньев, равно как и значение центробежной силы при высоких скоростях вращения звездочек. Линия В-С построена на основании значений разрушающей нагрузки для ролика и втулки. Данный тип разрушающей нагрузки втулки и ролика не включает в себя усталостное разрушение как в случае с соединительными (внешними) пластинами. Поэтому показатели разрушающей нагрузки приняты для цепей, отработавших не более 15 000 часов. Линия D-E отображает несущую способность валика и втулки.

Эти три линии (О-А, В-С и D-E) определяют рабочий диапазон цепи. Когда цепь работает на малых скоростях допустимая мощность ограничивается линией О-А, т.е. пределом усталости. График на рисунке 2.18 построен для следующих условий работы:

  • цепная передача с двумя валами и длиной цепи 100 звеньев.
  • длительность работы – 15 000 часов
  • дополнительные условия работы (пункты 1-5 ниже)

Дополнительные условия работы:

  1. Цепь работает в закрытом помещении в диапазоне температур от -100С до +600С и без абразивного порошка.
  2. Цепь не находится под воздействием агрессивных газов или высокой влажности.
  3. Приводные валы расположены параллельно друг другу и подобающим образом настроены.
  4. Смазка в соответствии с требованиями производителя.
  5. Колебания нагрузки в передаче невелики.
