Приводные звездочки для цепей 12B-1, 12B-2, 12B-3

Плоские приводные звездочки для цепей 12B-1, 12B-2, 12B-3

Шаг цепи 3/4'' x 1/2''
Звездочка
Радиус закругления зуба, r3 19 мм
Ширина фаски, C 2 мм
Ширина основания зуба, B1 11,1 мм
Ширина основания зуба, b1 10,8 мм
Ширина основания зуба, B2 30,3 мм
Ширина основания зуба, B3 49,8 мм
Цепь
Шаг 19,05 мм
Ширина между внутренними пластинами 11,68 мм
Диаметр ролика - Ø 12,07 мм
Материал изготовления сталь 45

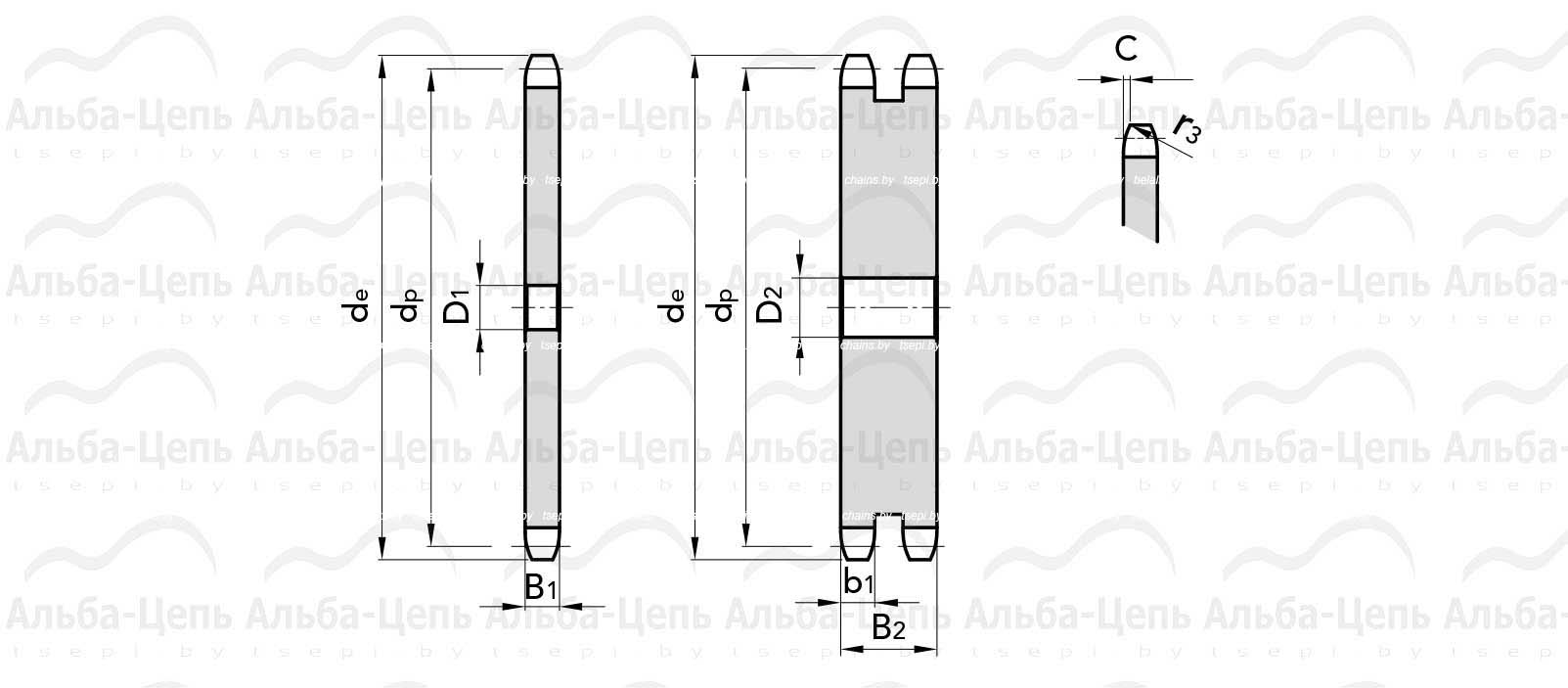

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Однорядная звездочка

Количество зубьев Посадочный
диаметр
(техническое
отверстие)
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Вес Количество зубьев Посадочный
диаметр
(техническое
отверстие)
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Вес
Z D1 de dp kg. Z D1 de dp kg.
мм мм мм кг мм мм мм кг
8 12 57,6 49,78 0,12 44 25 276,5 267,04 4,61
9 12 62 55,7 0,15 45 25 282,5 273,1 4,83
10 12 69 61,64 0,2 46 25 287,9 279,16 5,05
11 14 75 67,61 0,24 47 25 294 285,21 5,28
12 14 81,5 73,61 0,3 48 25 300,1 291,27 5,52
13 14 87,5 79,59 0,35 49 25 306,2 297,33 5,76
14 14 93,6 85,61 0,41 50 25 312,3 303,39 6
15 14 99,8 91,63 0,48 51 25 318,4 309,45 6,25
16 14 105,5 97,65 0,55 52 25 324,5 315,5 6,5
17 -6 111,5 103,67 0,63 53 25 330,5 321,56 6,77
18 14 118 109,71 0,71 54 25 336,6 327,64 7,03
19 14 124,2 115,75 0,8 55 25 342,7 333,7 7,3
20 14 129,7 121,78 0,89 56 25 348,7 339,75 7,57
21 16 136 127,82 0,99 57 25 355,4 345,81 7,85
22 16 141,8 133,86 1,03 58 25 361,5 351,87 8,13
23 16 149 139,9 1,2 59
24 16 153,9 145,94 1,31 60 25 373 363,99 8,72
25 16 160 152 1,43 62 25 385,1 376,12 9,33
26 16 165,9 158,04 1,56 64 25 397,2 388,24 9,95
27 16 172,3 164,09 1,68 65 25 403,2 394,29
28 16 178 170,13 1,82 68 30 421,4 421,4
29 16 184,1 176,19 1,96 70 30 433,6 433,6
30 16 190,5 182,25 2,1 72 30 447 447
31 20 196,3 188,31 2,24 75 30 463,9 463,9
32 20 203,3 194,36 2,39 76 30 469,9 469,9
33 20 209,2 200,4 2,55 78 30 482,1 482,1
34 20 214,6 206,46 2,71 80 30 494,2 494,2
35 20 221 212,52 2,88 85 30 524,5 524,5
36 20 226,8 218,58 3,06 90 30 554,8 554,8
37 20 232,9 224,64 3,24 95 30 585,1 585,1
38 20 239 230,69 3,42 100 30 615,4 615,4
39 20 245,1 236,75 3,61 110 30 676,1 676,1
40 20 251,3 242,81 3,8 114 30 700,6 700,6
41 25 257,3 248,87 3,98 120 30 736,7 736,7
42 25 264,5 254,93 4,19 125 30 767 767
43 25 270,5 260,98 4,38

Двухрядная звездочка

Количество зубьев Посадочный
диаметр
(техническое
отверстие)
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Вес Количество зубьев Посадочный
диаметр
(техническое
отверстие)
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Вес
Z D1 de dp kg. Z D1 de dp kg.
мм мм мм кг мм мм мм кг
8 12 57,60 49,78 0,26 44 25 276,50 267,04 12,21
9 12 62,00 55,70 0,36 45 25 282,50 273,10 12,80
10 12 69,00 61,64 0,46 46 25 287,90 279,16 13,40
11 16 75,00 67,61 0,59 47 25 294,00 285,21 14,02
12 16 81,50 73,61 0,72 48 25 300,10 291,27 14,65
13 16 87,50 79,59 0,88 49 25 306,20 297,33 15,03
14 16 93,60 85,61 1,02 50 25 312,30 303,39 15,95
15 16 99,80 91,63 1,20 51 25 318,40 309,45 16,49
16 20 105,50 97,65 1,39 52 25 324,50 315,50 17,31
17 20 111,50 103,67 1,60 53 25 330,50 321,56 17,96
18 20 118,00 109,71 1,81 54 25 336,60 327,64 18,73
19 20 124,20 115,75 2,05 55 25 342,70 333,70 19,45
20 20 129,70 121,78 2,30 56 25 348,70 339,75 20,20
21 20 136,00 127,82 2,53 57 25 355,40 345,81 20,95
22 20 141,80 133,86 2,80 58 25 361,50 351,87 21,72
23 20 149,00 139,90 3,09 59
24 20 153,90 145,94 3,39 60 25 373,00 363,99 23,00
25 20 160,00 152,00 3,70 62 30 385,10 376,12 26,62
26 20 165,90 158,04 4,03 64 30 397,20 388,24 27,48
27 20 172,30 164,09 4,38 65 30 403,20 394,29 29,00
28 20 178,00 170,13 4,73 68
29 20 184,10 176,19 5,10 70 30 433,60 433,60 32,01
30 20 190,50 182,25 5,49 72 30 447,00 447,00 33,92
31 20 196,30 188,31 5,88 75 30 463,90 463,90 36,88
32 20 202,30 194,36 6,30 76 30 469,90 469,90 37,90
33 20 209,20 200,40 6,72 78
34 20 214,60 206,46 7,16 80 30 494,20 494,20 42,10
35 20 221,00 212,52 7,61 85 30 524,50 524,50 47,66
36 25 226,80 218,58 7,99 90 30 554,80 554,80 53,36
37 25 232,90 224,64 8,47 95 30 585,10 585,10 59,80
38 25 239,00 230,69 8,96 100 30 615,40 615,40 66,39
39 25 245,10 236,75 9,50 110 30 676,10 676,10 81,00
40 25 251,30 242,81 9,99 114 30 700,60 700,60 86,68
41 25 257,30 248,87 10,51 120 30 736,70 736,70 97,00
42 25 264,50 254,93 11,07 125 30 767,00 767,00 104,50
43 25 270,50 260,98 11,63

Трехрядная звездочка

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Количество зубьев Посадочный
диаметр
(техническое
отверстие)
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Вес Количество зубьев Посадочный
диаметр
(техническое
отверстие)
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Вес
Z D1 de dp kg. Z D1 de dp kg.
мм мм мм кг мм мм мм кг
8 16 57,60 49,78 0,31 44 25 276,50 267,04 20,03
9 16 62,00 55,70 0,57 45 25 282,50 273,10 21,00
10 16 69,00 61,64 0,74 46
11 20 75,00 67,61 0,91 47 25 294,00 285,21 23,00
12 20 81,50 73,61 1,13 48 25 300,10 291,27 24,04
13 20 87,50 79,59 1,38 49
14 20 93,60 85,61 1,64 50 25 312,30 303,39 26,17
15 20 99,80 91,63 1,93 51
16 20 105,50 97,65 2,20 52 25 324,50 315,50
17 20 111,50 103,67 2,54 53
18 20 118,00 109,71 2,89 54 25 336,60 327,64 30,72
19 20 124,20 115,75 3,27 55 25 342,70 333,70 31,91
20 20 129,70 121,78 3,67 56
21 20 136,00 127,82 4,10 57
22 20 141,80 133,86 4,55 58 30 361,50 351,87
23 20 149,00 139,90 5,02 59
24 20 153,90 145,94 5,51 60
25 20 160,00 152,00 6,02 62
26 20 165,90 158,04 6,56 64
27 20 172,30 164,09 7,12 65 30 403,20 394,29 45,00
28 20 178,00 170,13 7,71 68
29 20 184,10 176,19 8,31 70 30 433,60 433,60 52,42
30 20 190,50 182,25 8,97 72 30 447,00 447,00 55,55
31 25 196,30 188,31 9,52 75
32 25 203,30 194,36 10,19 76 30 469,90 469,90 62,09
33 25 209,20 200,40 10,89 78
34 25 214,60 206,46 11,61 80 30 494,20 494,20 68,98
35 25 221,00 212,52 12,35 85 30 524,50 524,50 78,10
36 25 226,80 218,58 13,11 90 30 554,80 55,80 87,79
37 25 232,90 224,64 13,90 95 30 585,10 585,10 98,04
38 25 239,00 230,69 14,70 100 30 615,40 615,40 108,86
39 25 245,10 236,75 17,54 110 30 676,10 676,10
40 25 251,30 242,81 16,40 114 30 700,60 700,60 142,15
41         120 30 736,70 736,70 157,77
42 25 264,50 254,93 18,17 125 30 767,00 767,00 171,41
43 25 270,50 260,98 19,09

Приводные звездочки со ступицей для цепей 12B-1, 12B-2, 12B-3

Шаг цепи 3/4'' x 7/16''
Звездочка
Радиус закругления зуба, r3 19 мм
Ширина фаски, C 2 мм
Ширина основания зуба, B1 11,1 мм
Ширина основания зуба, b1 10,8 мм
Ширина основания зуба, B2 30,3 мм
Ширина основания зуба, B3 49,8 мм
Цепь
Шаг 19,05 мм
Ширина между внутренними пластинами 11,68 мм
Диаметр ролика - Ø 12,07 мм
Материал изоготовления сталь 45
Материал изготовления чугун

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Однорядная звездочка

Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
8 57,31 49,78 31 12 30 0,21
9 63,23 55,70 37 12 30 0,29
10 69,18 61,64 42 12 30 0,38
11 75,15 67,61 46 14 35 0,51
12 81,13 73,61 52 14 35 0,65
13 87,13 79,59 58 14 35 0,80
14 93,14 85,61 64 14 35 0,97
15 99,16 91,63 70 14 35 1,16
16 105,18 97,65 75 16 35 1,34
17 111,20 103,67 80 16 35 1,53
18 117,23 109,71 80 16 35 1,62
19 123,27 115,75 80 16 35 1,70
20 129,31 121,78 80 16 35 1,80
21 135,35 127,82 90 20 40 2,35
22 141,39 133,86 90 20 40 2,46
23 147,43 139,90 90 20 40 2,56
24 153,48 145,94 90 20 40 2,68
25 159,52 152,00 90 20 40 2,80
26 165,57 158,04 95 20 40 3,08
27 171,62 164,09 95 20 40 3,21
28 177,67 170,13 95 20 40 3,34
29 183,72 176,19 95 20 40 3,48
30 189,78 182,25 95 20 40 3,63
31 195,83 188,31 100 20 40 3,78
32 201,89 194,36 100 20 40 3,93
33 207,94 200,40 100 20 40 4,09
34 213,99 206,46 100 20 40 4,25
35 220,05 212,52 100 20 40 4,42
36 226,10 218,58 100 20 40 4,71
37 232,16 224,64 100 20 40 4,89
38 238,22 230,69 100 20 40 5,07
39 244,27 236,75 100 20 40 5,26
40 250,33 242,81 100 20 40 5,46
42 262,45 254,93       8,14
45 280,62 273,10       8,85
48 298,80 291,27       9,67
50 310,92 303,39       10,15
57 353,34 345,81       11,85
60 371,52 363,99       12,71
76 468,51 460,99       18,02
  Двухрядная звездочка Трехрядная звездочка
Количество
зубьев
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z dm D1 A Kg dm D1 A Kg
мм мм мм кг мм мм мм кг
8 31 12 45 0,31 31 16 65 0,45
9 37 12 45 0,44 37 16 65 0,64
10 42 12 45 0,59 42 16 65 0,86
11 47 16 50 0,81 47 20 70 1,09
12 53 16 50 1,02 53 20 70 1,39
13 59 16 50 1,25 59 20 70 1,72
14 65 16 50 1,46 65 20 70 2,08
15 71 16 50 1,74 71 20 70 2,47
16 77 20 50 2,03 77 20 70 2,89
17 83 20 50 2,36 83 20 70 3,34
18 89 20 50 2,7 89 20 70 3,83
19 95 20 50 3,07 95 20 70 4,35
20 100 20 50 3,43 100 20 70 4,87
21 100 20 50 3,69 100 20 70 5,2
22 100 20 50 3,97 100 20 70 5,65
23 110 20 50 4,51 110 20 70 6,38
24 110 20 50 4,81 110 20 70 6,87
25 120 20 50 5,41 120 20 70 7,77
26 120 20 50 5,73 120 20 70 8,21
27 120 20 50 6,08 120 20 70 8,77
28 120 20 50 6,43 120 20 70 9,35
29 120 20 50 6,8 120 20 70 9,96
30 120 20 50 7,19 120 20 70 10,59
31 130 20 50 7,59 130 25 70 11,55
32 130 20 50 8 130 25 70 12,22
33 130 20 50 8,42 130 25 70 12,92
34 130 20 50 8,86 130 25 70 13,64
35 130 20 50 9,31 130 25 70 14,38
36 130 25 50 9,71 130 25 70 15,14
37 130 25 50 10,19 130 25 70 15,93
38 130 25 50 10,78 130 25 70 16,73
39 130 25 50 11,19 130 25 70 17,57
40 130 25 50 11,71 130 25 70 18,42
42 14,51     14,51
45 16,35     16,35       23,55
48 18,18     18,18
50 19,44     19,44       28,73
57 24,43     24,43       37,16
60 26,77     26,77       41,01
76 41,88     41,88       65,41

Приводные звездочки из нержавеющей стали для цепи 12B-1

Материал изготовления – нержавеющая сталь марки AISI 304 L, пригодная для использования в пищевой промышленности

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Шаг цепи Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
3/4" x 7/16" 12 81,50 73,61 52,00 14,00 35,00
13 87,50 79,59 58,00 16,00 35,00
15 99,80 91,63 70,00 16,00 35,00
16 105,50 97,65 75,00 16,00 35,00
17 111,50 103,67 80,00 16,00 35,00
18 118,00 109,71 80,00 16,00 35,00
19 124,20 115,75 80,00 16,00 35,00
20 129,70 121,78 80,00 16,00 35,00
21 136,00 127,82 90,00 20,00 40,00
23 149,00 139,90 90,00 20,00 40,00
25 160,00 152,00 90,00 20,00 40,00
30

Приводные звездочки с закаленным зубом для цепи 12B-1

Материал изготовления - сталь 45, термообработка зубьев звездочки при помощи тока высокой частоты (ТВЧ) до твердости 45:53 HRC

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Шаг цепи Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
3/4" x 7/16" 13 87,50 79,59 58,00 14,00 35,00
14 93,80 85,61 64,00 16,00 35,00
15 99,80 91,63 70,00 16,00 35,00
16 105,50 97,65 75,00 16,00 35,00
17 111,50 103,67 80,00 16,00 35,00
18 118,00 109,71 80,00 16,00 35,00
19 124,20 115,75 80,00 16,00 35,00
20 129,70 121,78 80,00 16,00 35,00
21 136,00 127,82 90,00 20,00 40,00
23 149,00 139,90 90,00 20,00 40,00
25 160,00 152,00 90,00 20,00 40,00
27 171,60 164,09 90,00 20,00 40,00
30 189,80 182,25 95,00 20,00 40,00

Приводные звездочки со шпонкой и закаленным зубом для цепи 12B-1

Шаг цепи 3/4'' x 7/16''
Звездочка
Ширина основания зуба, B1 11,1 мм
Цепь
Шаг 19,05 мм
Ширина между внутренними пластинами 11,68 мм
Диаметр ролика - Ø 12,07 мм
Материал изоготовления сталь 45, термообработка зубьев звездочки при помощи тока высокой частоты (ТВЧ) до твердости 45:53 HRC

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
12 81,8 73,6 52 35 20
          22
          24
          25
          28
          30
13 87,1 79,6 58 35 20
          22
          24
          25
          28
          30
          32
          35
14 93,8 85,61 64 35 20
          22
          24
          25
          28
          30
          32
          35
15 99,2 91,63 70 35 20
          22
          24
          25
          28
          30
          32
          35
          38
          40
16 105,5 97,65 75 35 20
          22
          24
          25
          28
          30
          32
          35
          38
          40
Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
17 111,2 103,67 80 35 22
          25
          28
          30
          32
          35
          38
          40
18 118 109,71 80 35 22
          25
          28
          30
          32
          35
          38
          40
19 123,31 115,75 80 35 25
          28
          30
          32
          35
          38
          40
          42
          45
20 129,7 121,78 80 35 25
          28
          30
          32
          35
          38
          40
          42
          45
21 135,4 127,82 90 40 28
          30
          32
          35
          38
          40
          42
          45
          48
          50
Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
23 147,4 139,9 90 40 28
          30
          32
          35
          38
          40
          42
          45
          48
          50
24 154,1 145,94 90 40 28
          30
          32
          35
          38
          40
          42
          45
          48
          50
25 159,5 152 90 40 28

Приводные звездочки с конической втулкой Taper Lock для цепи 12B-1

Шаг цепи 3/4'' x 19,05''
Материал изготовления – сталь 45, термообработка зубьев звездочки при помощи тока высокой частоты (ТВЧ) до твердости 45:53 HRC
Материал изготовления – сталь 45
Материал изготовления чугун

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Однорядная звездочка Двухрядная звездочка
Шаг цепи Количество
зубьев
Диаметр
ступицы
Расстояние
между
поперечными
осями
двух цепей
Вес Количество
зубьев
Диаметр
ступицы
Расстояние
между
поперечными
осями
двух цепей
Вес
Z dm A Kg Z dm A Kg
мм мм кг мм мм кг
3/4'' 19,05мм 13 63 25
14 71 25   14   30,3
15 71 25   15   30,3
16 75 25   16   30,3
17 76 25   17   30,3
18 90 32   18 89 32
19 90 32   19 95 32
20 90 32   20 108 45
21 102 45   21 108 45
22 102 45   22 108 45
23 108 45   23 108 45
24 108 45   24 108 45
25 108 45   25 108 45
26 108 45   26 108 45
27 108 45   27 108 45
28 108 45   28 108 45
30 108 45   30 108 45
38 124 45   38 152 51
45 124 45   45 154 51
57 124 45   57 160 51
76 124 45   76 160 51
95 124 45   95 160 51
114 124 63   114 160 76
Трехрядная звездочка
Шаг цепи Количество
зубьев
Диаметр
ступицы
Расстояние
между
поперечными
осями
двух цепей
Вес
Z dm A Kg
мм мм кг
3/4'' 19,05мм 15   49,8
17   49,8
19   49,8
21   49,8
23   49,8
25   49,8
27 140 51
30 140 51
38 140 51
45 140 51
57 160 51
76 160 51
95 165 76
114 165 76

Приводные звездочки большого диаметра для цепи 12B-1

Шаг цепи 3/4'' x 19,05мм''
Звездочка
Радиус закругления зуба, r3 19 мм
Ширина фаски, C 2 мм
Ширина основания зуба, B1(S) 11,1 мм
Ширина основания зуба, b1(D-T) 10,8 мм
Ширина основания зуба, B2(D) 30,3 мм
Ширина основания зуба, B3(T) 49,8 мм
Цепь
Шаг 19,05 мм
Ширина между внутренними пластинами 11,68 мм
Диаметр ролика - Ø 12,07 мм
Материал изготовления – сталь 45
Материал изготовления чугун

Плоские приводные звездочки для цепей 08B-1, 08B-2, 08B-3

Однорядная звездочка

Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z de dp dm D1 A Kg
мм мм мм мм мм кг
38 239 230,69 100 24 56 4,75
45 282,5 273,1 100 24 56 5,9
57 354 345,81 100 30 56 6,45
76 469,9 460,99 100 30 56 12,3
95 585,1 576,17 100 30 56 15,4
114 700,6 691,36 100 30 56 24,8
  Двухрядная звездочка Трехрядная звездочка
Количество
зубьев
Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес Диаметр
ступицы
Посадочный
диаметр
(техническое
отверстие)
Толщина
звездочки
со ступицей
Вес
Z dm D1 A Kg dm D1 A Kg
мм мм мм кг мм мм мм кг
38 100 24 63 7,5 140 30 70 10
45 100 24 63 8,3 140 30 70 13,3
57 100 30 63 10,3 140 40 70 15,25
76 100 30 63 15,2 160 40 75 27,2
95 100 30 70 21,2 170 40 82 36,4
114 100 30 70 30,4 170 50 82 41,1

Приводные звездочки с подшипником для цепи 12B-1

Материал изготовления – сталь 45

Приводные звездочки с подшипником для цепи 12B-1

Количество
зубьев
Шаг цепи Диаметр
окружности
выступов
Диаметр
делительной
окружности
Толщина
звездочки
со ступицей
Посадочный
диаметр
(техническое отверстие)
F Ширина
шпоночного
паза
H Вес
Z de dp A D1 B Kg
мм мм мм мм мм мм мм кг
13 3/4'' x 7/16" 87,50 79,59 11,1 16 +0,26
+0,13
40 12 18,3
15 3/4" x 7/16" 99,80 91,63 11,1 16 +0,26
+0,13
40 12 18,3

Плоские приводные звездочки для двух однорядных цепей 12B-1

Материал изготовления – сталь 45

Приводные звездочки с подшипником для цепи 12B-1

Шаг цепи Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Толщина
звездочки
со ступицей
Ширина
зуба
Диаметр
разделителя
Толщина
звездочки
Радиус
закругления
венца и
разделителя
Вес
Z de dp dm A B h14 C max L r Kg
мм мм мм мм мм мм мм мм кг
3/4"x 7/16"
R. 12.07
12 B-1
13 87,13 76,9 20 33,9 11,1 59 45 0,6 0,91
15 99,16 91,63 20 33,9 11,1 71 45 0,6 1,30
17 111,2 103,67 20 33,9 11,1 83 45 0,6 2,12
18 118 109,71 20 33,9 11,1 88 45 0,6 2,42
19 123,27 115,74 20 33,9 11,1 95 45 0,6 2,75
20 129,7 121,78 20 33,9 11,1 101 45 0,6 3,09
21 135,35 127,82 20 33,9 11,1 107 45 0,6 3,42
23 147,43 139,9 20 33,9 11,1 119 45 0,6 4,21
25 159,52 151,99 24 33,9 11,1 131 45 0,6 5,07

Плоские приводные звездочки для двух однорядных цепей под втулку Taper Lock для двух однорядных цепей 12B-1

Материал изготовления – сталь 45

Приводные звездочки с подшипником для цепи 12B-1

Шаг цепи Количество
зубьев
Диаметр
окружности
выступов
Диаметр
делительной
окружности
Диаметр
ступицы
Толщина
звездочки
со ступицей
Ширина
зуба
Диаметр
разделителя
Толщина
звездочки
Радиус
закругления
венца и
разделителя
Вес
Z de dp dm A B h14 C max L r Kg
мм мм мм мм мм мм мм мм кг
3/4"x 7/16"
R. 12.07
12 B-1
15 1610 99,16 91,63 33,9 11,1 71 45 0,6 1,33
17 1610 111,2 103,67 33,9 11,1 83 45 0,6 2,12
18 2012 118 109,71 33,9 11,1 88 45 0,6 2,42
19 2012 123,27 115,74 33,9 11,1 95 45 0,6 2,75
20 2517 129,7 121,78 33,9 11,1 101 45 0,6 3,09
21 2517 135,35 127,82 33,9 11,1 107 45 0,6 3,42
23 2517 147,43 139,9 33,9 11,1 119 45 0,6 4,21
25 2517 159,52 151,99 33,9 11,1 131 45 0,6 5,07
30 2517 189,8 182,25 33,9 11,1 162 45 0,6

альба-цепь минск

Отправьте ваш заказ или вопрос с помощью формы обратной связи.

альба-цепь минск

Введите Ваши данные, мы перезвоним в течение часа
