Приводные втулочные метрические цепи по DIN 8164

В отличии от других приводных цепей шаг данных цепей рассчитывается не в дюймах а в миллиметрах.

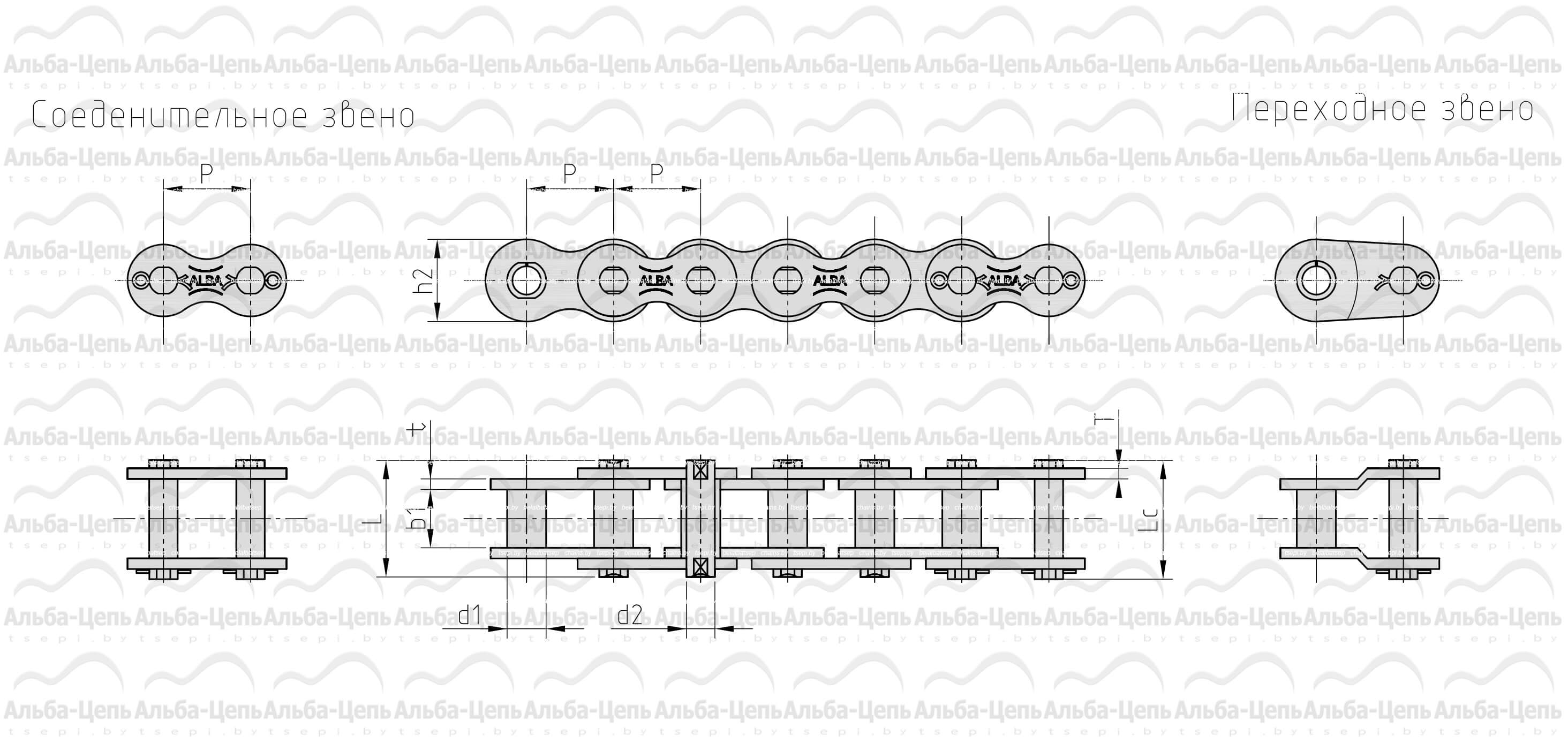

Наименование цепи по			Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Ширина внутренней пластины	Толщина пластины	Поперечный шаг	Разрушающая нагрузка (не менее)	Средняя разрушающая нагрузка	Вес 1 метра
Наименование цепи по			P	d₁ max	b₁ min	d₂ max	L max	Lc max	h₂ max	T max	Pt	Q min	Q₀	q
ГОСТ	DIN/ISO	ANSI	мм	мм	мм	мм	мм	мм	мм	мм	мм	кН/фунт-сила	кН	кг/м
-	P15F-B	-	15	9	14	6	25.3	30	14	2.03	-	12.5/2852.5	13.75	1.15
-	P19.05	-	19.05	12.7	12.5	7.5	31.6	33.6	20	4.15	-	50.0/11248	55	2.56
-	P20-B	-	20	12	16	8	33	36	18	3	-	25.0/5624	27.5	2.14
-	P20F3-B	-	20	12	16	8	33	36	19	3	-	25.0/5624	27.5	2.03
-	*PZ20-B	-	20	12	16	8	33	34.7	18	3	-	25.0/5624	27.5	2.253
-	P25-B	-	25	15	18	10	35	39	24	3	-	31.5/7086	34.7	3.17
-	P25F1-B	-	25	15	18	10	35	39	24	3	-	31.5/7086	34.7	2.67
-	P30F2-B	-	30	17	20	11	41	45.4	28	4	-	40.0/8998	44	4.25
-	P30F6-B	-	30	17	20	11	42.4	46	28	4	-	40.0/8998	44	3.75
-	P35F2-B	-	35	18	22	12	44.5	48	30	4	-	50.0/11248	55	4.33
-	P35F5-B	-	35	18	22	12	44.5	48	30	4	-	50.0/11248	55	3.77
-	P36-B	-	36	18	22	12.5	44.5	49	30	4	-	60.0/13497	66	4.2
-	P40-B	-	40	20	25	14	52.4	57	35	5	-	63.0/14172	69.3	5.43
-	P45-B	-	45	22	30	16	62	66.5	40	6	-	80.0/17996	88	7.54
-	P50-B	-	50	26	35	18	68	73.5	44	6	-	100.0/22495	110	8.9
-	*P50.8F7	-	50.8	18.5	25	14.5	53.5	57.5	40	5	-	120.0/26994	132	6.3
-	P55-B	-	55	30	45	20	88	93.5	49	8	-	125.0/28119	137.5	13.92
-	P55F1-B	-	55	30	45	20	88	110	49	8	-	125.0/28119	137.5	13.92
-	P60-B	-	60	32	50	22	94.1	99.5	55	8	-	160.0/35993	176	15.2
-	P70-B	-	70	30	65	30	117	130	67	10	-	250.0/57050	275	26.27
-	P80-B	-	80	44	70	32	131	150	75	12	-	315.0/71883	346	31.8
