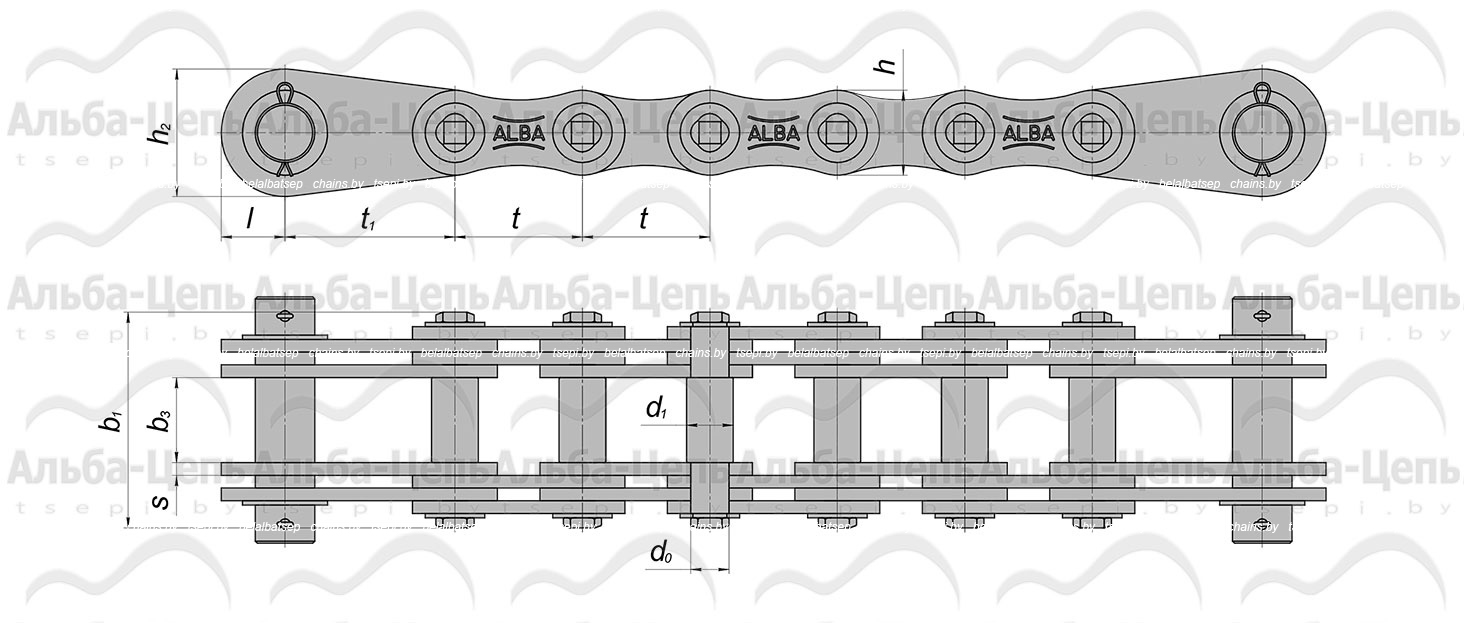

С концевыми пластинами и концевым валиком на обоих концах отрезка цепи (Тип 6)

Наименование	Шаг цепи	Опорная поверхность	b3 min	Высота пластины	h2 max	d0	d1 номин.	d1 пред. откл.	d8	t1	L max	b1 max	b7 max	b8 max	Толщина пластины	Число пластин, min	Разрушающая нагрузка	Масса 1 м
	t	мм2	b3 min	h max	h2 max	d0	d1 номин.	d1 пред. откл.	d8	t1	L max	b1 max	b7 max	b8 max	S	Число пластин, min	Q min	q
	мм	мм2	мм													шт	кН/кгс	кг/м
G-1,25-6-6	6	4.6	4	5	0	2.3	3	-0.06	-	0	0	12	-	-	1	2	1,25/125	0.130
G-1,6-6-8	8	5	6	7	0	2.5	3.5	-0.08	-	0	0	14	17	-	1	2	1,6/160	0.200
G-2,5-6-10	10	9	8	8	0	3	4	-0.08	-	0	0	18	20	-	1.5	2	2,5/250	0.320
G-5-6-15	15	16	12	12	18	4	5	-0.08	9	20	11.5	25	27	-	2	2	5/500	0.560
G-12,5-6-20	20	24	15	15	20	6	8	-0.1	10	25	12.5	28	33	-	2	2	12,5/1250	0.800
G-25-6-25	25	48	18	18	25	8	10	-0.1	12	30	15.5	36	42	68	3	2	25/2500	1.680
G-40-6-30	30	108	20	20	30	9	11	-0.12	14	40	18.5	51	58	88	3	4	40/4000	2.760
G-63-6-35	35	120	22	26	35	10	12	-0.12	16	45	21.5	53	61	93	3	4	63/6300	3.300
G-80-6-40	40	144	25	30	40	12	14	-0.12	18	50	24.5	58	66	102	3	4	80/8000	3.700
G-100-6-45	45	168	30	35	45	14	17	-0.12	22	55	27.5	63	70	108	3	4	100/10000	5.300
G-160-6-50	50	324	35	38	50	18	22	-0.14	26	60	30.5	95	102	146	4.5	4	160/16000	9.400
G-200-6-55	55	504	40	40	55	21	24	-0.14	32	65	33.5	108	115	163	6	4	200/20000	14.600
G-250-6-60	60	552	45	45	60	23	26	-0.14	36	70	36.5	114	120	171	6	4	250/25000	17.500
G-400-6-70	70	1008	50	55	70	28	32	-0.17	40	85	42.5	148	157	213	6	6	400/40000	25.800
G-500-6-80	80	1152	60	60	85	32	36	-0.17	50	100	51.5	159	171	233	6	6	500/50000	31.500
G-800-6-90	90	1512	70	70	100	36	40	-0.17	60	120	60.5	198	200	266	7	6	800/80000	46.800
G-1000-6-100	100	2240	80	80	120	40	45	-0.17	70	140	72.5	237	239	309	7	8	1000/100000	69.400
G-1250-6-110	110	2520	90	90	140	45	50	-0.17	80	160	84.5	249	251	327	7	8	1250/125000	80.000
G-1600-6-120	120	3200	100	100	160	50	55	-0.2	90	180	96.5	275	277	357	8	8	1600/160000	99.900
